Разъединители переменного тока
Настоящие технические условия распространяются на разъединители переменного тока на напряжение (35, 110, 150) кВ наружной установки типа РД(З) и приводы к ним (далее – разъединитель).
Разъединитель предназначен для включения и отключения обесточенных участков электрической цепи высокого напряжения, а также заземления отключенных участков с помощью заземлителей, которые составляют одно целое с разъединителем.
Климатическое исполнение УХЛ, категория размещения 1 по ГОСТ15150.

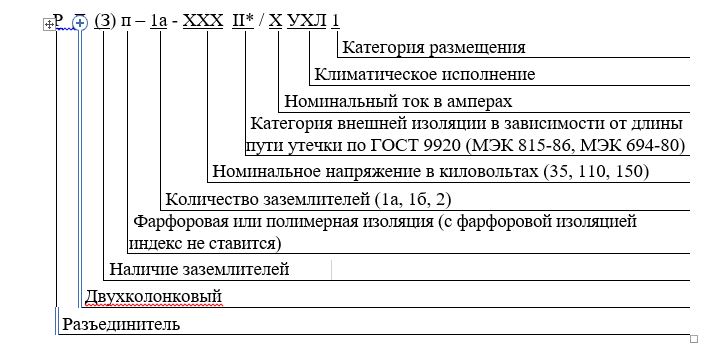

Структура условного обозначения разъединителя:
1. Технические требования
1.1 Разъединитель должен соответствовать требованиям ГОСТ 689, настоящих технических условий и комплекта документации на разъединитель и привод.
Типоисполнения разъединителя приведены в таблице 1.
Таблица 1 – Типоисполнения разъединителя
| Условное обозначение
разъединителя |
Класс
напряжения |
Вариант
исполнения |
| РД — 35 /1000 УХЛ1, РДп — 35 /1000 УХЛ1 | 35 кВ | без
заземляющих ножей |
| РД — 35 II* /1000 УХЛ1, РДп — 35 II* /1000 УХЛ1 | ||
| РД – 35 /2000 УХЛ1, РДп – 35 /2000 УХЛ1 | ||
| РД — 35 II* /2000 УХЛ1, РДп — 35 II* /2000 УХЛ1 | ||
| РДЗ.1 — 35 /1000 УХЛ1, РДЗп.1 — 35 /1000 УХЛ1 | с одним
заземляющим ножом |
|
| РДЗ.1 — 35 II* /1000 УХЛ1, РДЗп.1 — 35 II* /1000 УХЛ1 | ||
| РДЗ.1 — 35 /2000 УХЛ1, РДЗп.1 — 35 /2000 УХЛ1 | ||
| РДЗ.1 — 35 II* /2000 УХЛ1, РДЗп.1 — 35 II* /2000 УХЛ1 | ||
| РДЗ.2 — 35 /1000 УХЛ1, РДЗп.2 — 35 /1000 УХЛ1 | с двумя
заземляющими ножами |
|
| РДЗ.2 — 35 II* /1000 УХЛ1, РДЗп.2 — 35 II* /1000 УХЛ1 | ||
| РДЗ.2 — 35 /2000 УХЛ1, РДЗп.2 — 35 /2000 УХЛ1 | ||
| РДЗ.2 — 35 II* /2000 УХЛ1, РДЗп.2 — 35 II* /2000 УХЛ1 | ||
| РД — 110 /1000 УХЛ1, РДп — 110 /1000 УХЛ1 | 110 кВ | без
заземляющих ножей |
| РД — 110 II* /1000 УХЛ1, РДп — 110 II* /1000 УХЛ1 | ||
| РД — 110 /2000 УХЛ1, РДп — 110 /2000 УХЛ1 | ||
| РД — 110 II* /2000 УХЛ1, РДп — 110 II* /2000 УХЛ1 | ||
| РДЗ.1 — 110 /1000 УХЛ1, РДЗп.1 — 110 /1000 УХЛ1 | с одним
заземляющим ножом |
|
| РДЗ.1 — 110 II* /1000 УХЛ1, РДЗп.1 — 110 II* /1000 УХЛ1 | ||
| РДЗ.1 — 110 /2000 УХЛ1, РДЗп.1 — 110 /2000 УХЛ1 | ||
| РДЗ.1 — 110 II* /2000 УХЛ1, РДЗп.1 — 110 II* /2000 УХЛ1 | ||
| РДЗ.2 — 110 /1000 УХЛ1, РДЗп.2 — 110 /1000 УХЛ1 | с двумя
заземляющими ножами |
|
| РДЗ.2 — 110 II* /1000 УХЛ1, РДЗп.2 — 110 II* /1000 УХЛ1 | ||
| РДЗ.2 — 110 /2000 УХЛ1, РДЗп.2 — 110 /2000 УХЛ1 | ||
| РДЗ.2 — 110 II* /2000 УХЛ1, РДЗп.2 — 110 II* /2000 УХЛ1 | ||
| РД — 150 /1000 УХЛ1, РДп — 150 /1000 УХЛ1 | 150 кВ | без
заземляющих ножей |
| РД — 150 II* /1000 УХЛ1, РДп — 150 II* /1000 УХЛ1 | ||
| РД — 150 /2000 УХЛ1, РДп — 150 /2000 УХЛ1 | ||
| РД — 150 II* /2000 УХЛ1, РДп — 150 II* /2000 УХЛ1 | ||
| РДЗ.1 — 150 /1000 УХЛ1, РДЗп.1 — 150 /1000 УХЛ1 | с одним
заземляющим ножом |
|
| РДЗ.1 — 150 II* /1000 УХЛ1, РДЗп.1 — 150 II* /1000 УХЛ1 | ||
| РДЗ.1 — 150 /2000 УХЛ1, РДЗп.1 — 150 /2000 УХЛ1 | ||
| РДЗ.1 — 150 II* /2000 УХЛ1, РДЗп.1 — 150 II* /2000 УХЛ1 | ||
| РДЗ.2 — 150 /1000 УХЛ1, РДЗп.2 — 150 /1000 УХЛ1 | с двумя
заземляющими ножами |
|
| РДЗ.2 — 150 II* /1000 УХЛ1, РДЗп.2 — 150 II* /1000 УХЛ1 | ||
| РДЗ.2 — 150 /2000 УХЛ1, РДЗп.2 — 150 /2000 УХЛ1 | ||
| РДЗ.2 — 150 II* /2000 УХЛ1, РДЗп.2 — 150 II* /2000 УХЛ1 |
1.2 Основные параметры и размеры
1.2.1 Основные параметры разъединителя приведены в таблице 2.
Таблица 2 – Основные параметры разъединителя
| Наименование параметра | Нормированное
значение |
|||||
| 1 Номинальное напряжение Uном, кВ | 35 | 110 | 150 | |||
| 2 Наибольшее рабочее напряжение Uн.р, кВ | 40,5 | 126 | 172 | |||
| 3 Номинальный ток Iном, А | 1000 | 2000 | 1000 | 2000 | 1000 | 2000 |
| 4 Категория внешней изоляции в зависимости от длины пути утечки по ГОСТ 9920 | I, II* | |||||
| 5 Номинальный кратковременный выдерживаемый ток (ток термической стойкости) Iт, кА | 31,5 | 40 | 40 | |||
| 6 Наибольший пик номинального кратковременного выдерживаемого тока (ток электродинамической стойкости) iд, кА | 80 | 100 | 100 | |||
| 7 Время протекания токов короткого замыкания, с:
— для главных ножей — для ножей заземления |
3 1 |
|||||
| 8 Напряжение питания, В:
— электродвигателя — цепей управления — вспомогательных цепей (блокировки и сигнализации) |
~ 380 ~ 220 = 220 |
|||||
