ЗАГРАДИТЕЛЬ ВЫСОКОЧАСТОТНЫЙ
СЕРИИ ВЗ
ОБЩИЕ СВЕДЕНИЯ
Высокочастотные заградители изготавливаются по техническим условиям ТУ У 27.1-39283348-005:2018 и соответствуют рекомендациям МЭК 60353.
Заградители высокочастотные серии ВЗ (именуемые в дальнейшем «заградители») предназначены для использования в схеме высокочастотной обработки воздушных линий (ВЛ) для ослабления шунтирующего действия шин подстанции на линейный тракт высокочастотного канала, обеспечения эффективного заграждения сигнала высоких частот в полосе заграждения.
Заградители предназначены для работы на открытом воздухе, при этом:
— для районов с умеренным климатом рабочее значение температуры окружающего воздуха от минус 45 до плюс 40º С;
— среднемесячное значение относительной влажности 75% при 15ºС;
— высота над уровнем моря до 1000 м;
— окружающая среда должна соответствовать атмосфере типа II ГОСТ 15150-69;
— климатическое исполнение и категория размещения У1.
КОМПЛЕКТНОСТЬ
В комплект поставки заградителя входит:
- реактор заградителя — 1 шт .;
- элемент настройки — 1 шт .;
- защитное устройство (РВО, РВС, ОПН) — 1шт .;
- паспорт;
- руководство по эксплуатации — l шт.

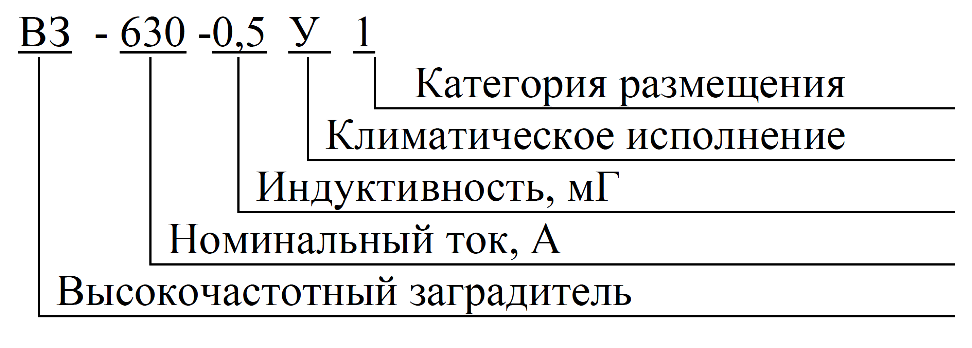

Структура условного обозначения
ТЕХНИЧЕСКИЕ ДАННЫЕ
Таблица 1 – Основные параметры заградителей
|
Тип |
Номинальный ток, А |
Индуктивность реактора, мГн |
Диапазон частот заградителя **, кГц |
Номинальный кратковременный ток к.з. в течении с, кА |
Ударный ток короткого замыкания, Iуд, кА |
|
ВЗ-400-0,25 У1 |
400 |
0,25 |
100-140 120-180 140-200 150-260 200-400 300-600 380-1000 |
16 (20*) |
41 (50*) |
|
ВЗ-400-0,5 У1 |
400 |
0,5 |
36-42 40-48 47-60 59-82 74-118 100-200 160-1000 |
16 (20*) |
41 (50*) |
|
ВЗ-400-1,0 У1 |
400 |
1,0 |
24-31 28-38 32-46 40-66 52-110 72-256 84-500 92-1000 |
16 (20*) |
41 (50*) |
|
ВЗ-630-0,5 У1 |
630 |
0,5 |
36-42 40-48 47-60 59-82 74-118 100-200 160-1000 |
16 (20*) |
41 (50*) |
|
ВЗ-630-1,0 У1 |
630 |
1,0 |
24-31 28-38 32-46 40-66 52-110 72-256 84-500 92-1000 |
16 (20*) |
41 (50*) |
|
ВЗ-1250-0,5 У1 |
1250 |
0,5 |
36-44 43-57 50-70 60-95 80-164 145-1000 |
31,5 (40*) |
80 (102*) |
|
BЗ-1250- l,0 У1 |
1250 |
1,0 |
24-35 34-62 42-70 61-340 92-1000 |
31,5 (40*) |
80 (102*) |
|
ВЗ-2000-0,5 У1 |
2000 |
0,5 |
36-47 45-65 50-77 60-95 80-164 145-1000 |
40 (50*) |
102 (128*) |
|
ВЗ-2000-1,0 У1 |
2000 |
1,0 |
24-36 36-66 50-146 70-1000 |
40 (50*) |
102 (128*) |
|
ВЗ-4000-0,5 У1 |
4000 |
0,5 |
36-47 45-65 50-77 60-95 80-164 145-1000 |
63 (80*) |
161 (204*) |
|
ВЗ-4000-1,0 У1 |
4000 |
1,0 |
24-36 36-66 50-146 70-1000 |
63 (80*) |
161 (204*) |
|
* По требованию заказника ** Возможно изготовление заградителя с диапазоном частот согласно требованию заказчика |
|||||
УСТРОЙСТВО И РАБОТА
Заградитель представляет собой высокочастотный фильтр, который включается в рассечку провода высоковольтной линии для предотвращения потерь высокочастотного сигнала.
Заградитель состоит из параллельно соединенных между собой реактора заградителя, элемента настройки и разрядника.
Реактор заградителя представляет собой катушку индуктивности с естественным воздушным охлаждением, по которой протекает ток промышленной и высокой частоты.
На нижней крестовине имеются скобы для крепления заградителя к изолирующим опорам. На верхней крестовине имеются петли для подъема и подвески заградителя на портале подстанции. Для электрического подсоединения заградителя в линию электропередачи служат контактные пластины — верхняя и нижняя.
Элемент настройки совместно с реактором обеспечивает широкополосную настройку в пределах одного из диапазонов частот заграждения, указанных в таблице 1.
Разрядник (ограничитель перенапряжения) служит для защиты высоковольтного заградителя от перенапряжений, возникающих в линии электропередачи.
Габаритные, установочные, присоединительные размеры заградителей приведены на рисунке 1.
Габаритные, установочные, присоединительные размеры и масса заградителей могут изменяться в зависимости от технических требований и конструктивных требований.
ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ И МАССА ЗАГРАДИТЕЛЕЙ
Таблица 2 — Габаритные, установочные, присоединительные размеры и масса заградителя
|
Обозначение типа |
Размеры в миллиметрах * |
Масса, кг |
||||
|
D |
d |
L |
В |
s |
||
|
ВЗ-400-0,25 У1 |
780 |
750 |
1100 |
960 |
10 |
110 |
|
ВЗ-400-0,5 У1 |
1025 |
960 |
1335 |
910 |
170 |
|
|
ВЗ-400-1,0 У1 |
1050 |
1008 |
1370 |
1160 |
195 |
|
|
ВЗ-630-0,5 У1 |
1025 |
960 |
1335 |
910 |
140 |
|
|
ВЗ-630-1,0 У1 |
1070 |
960 |
1370 |
1180 |
195 |
|
|
ВЗ-1250-0,5 У1 |
1140 |
960 |
1440 |
1310 |
240 |
|
|
BЗ-1250- l,0 У1 |
1210 |
960 |
1510 |
1440 |
400 |
|
|
ВЗ-2000-0,5 У1 |
1055 |
800 |
1420 |
1390 |
23 |
505 |
|
ВЗ-2000-1,0 У1 |
1110 |
800 |
1520 |
1460 |
695 |
|
|
ВЗ-4000-0,5 У1 |
1570 |
1200 |
1870 |
1640 |
40 |
1300 |
|
ВЗ-4000-1,0 У1 |
1770 |
1400 |
2070 |
2170 |
2060 |
|
* Габаритные размеры указаны и допуском ±30 мм

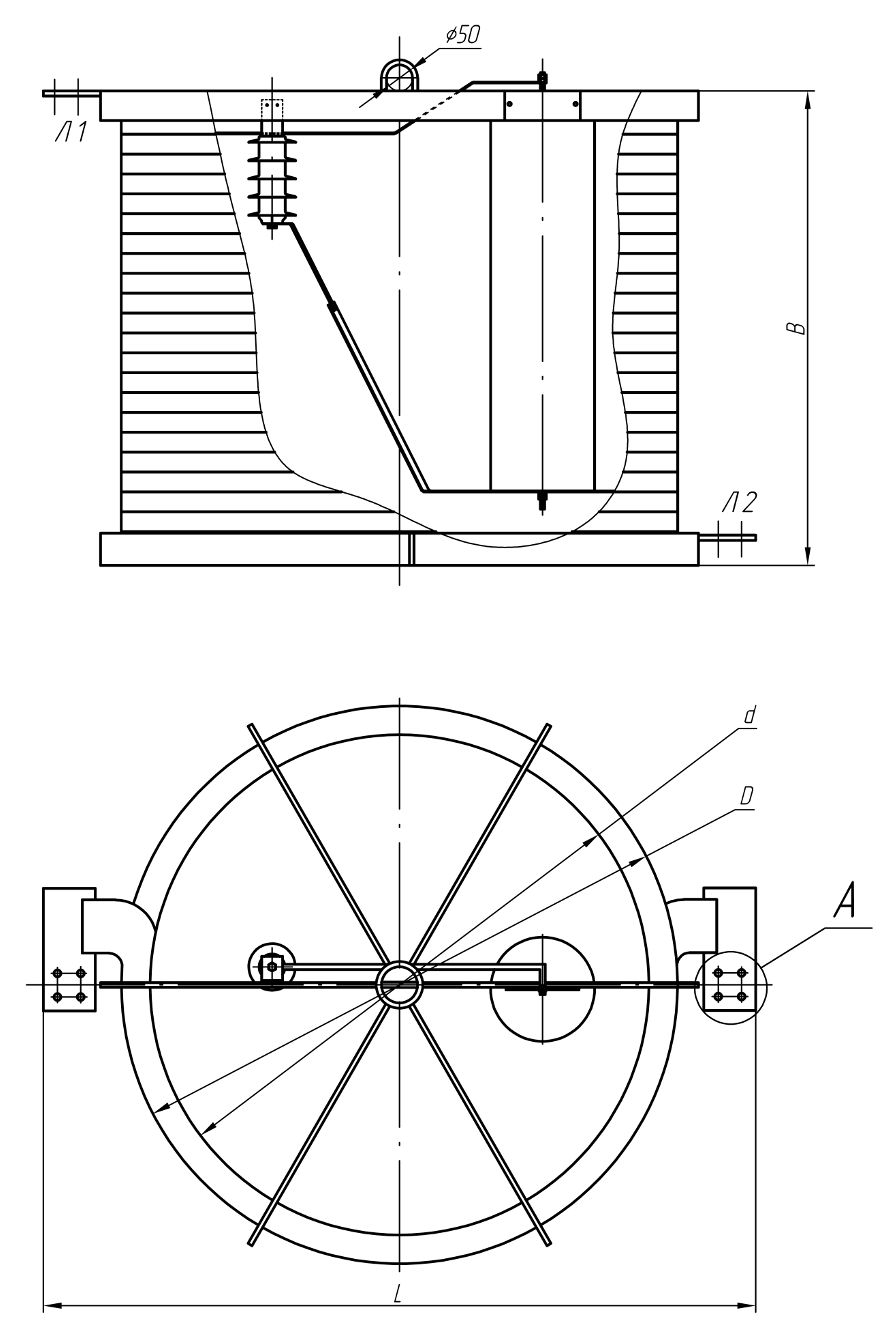

Рисунок 1 — Габаритные, установочные, присоединительные размеры заградителя

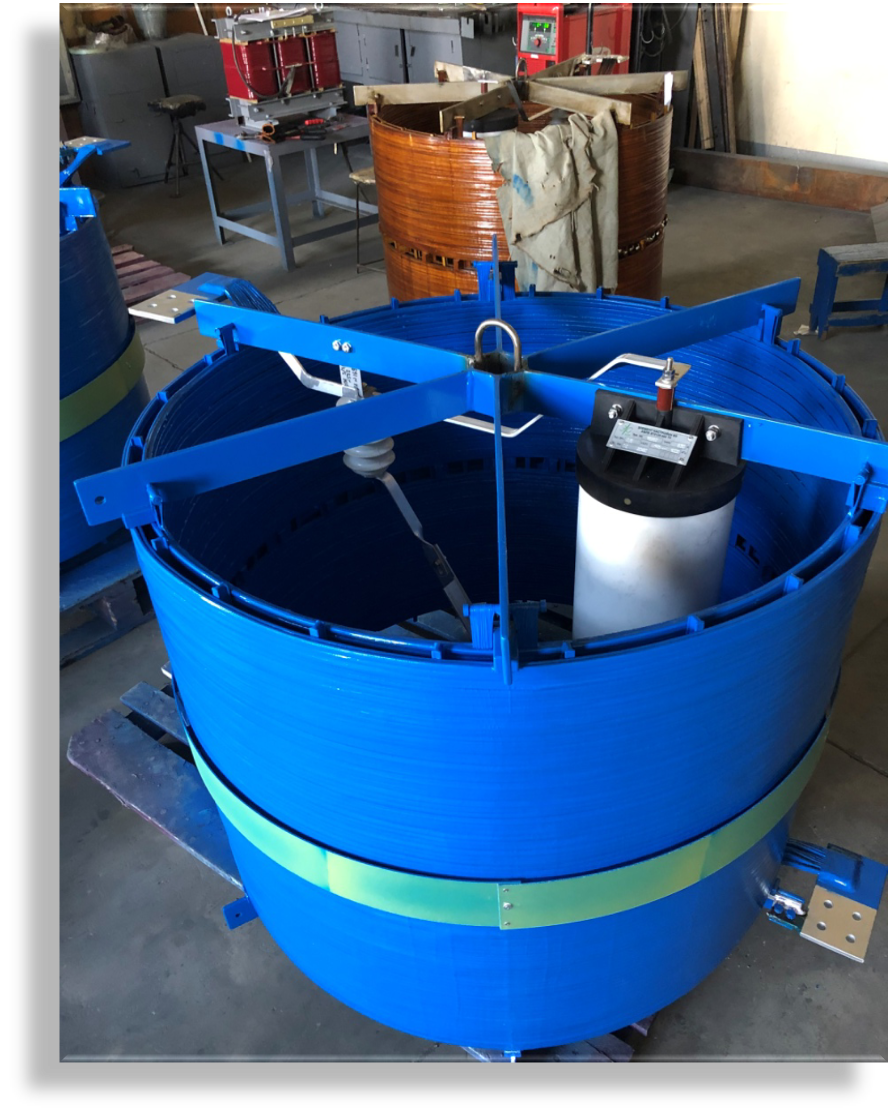

Рисунок 2 — Заградитель ВЗ-630-0,5

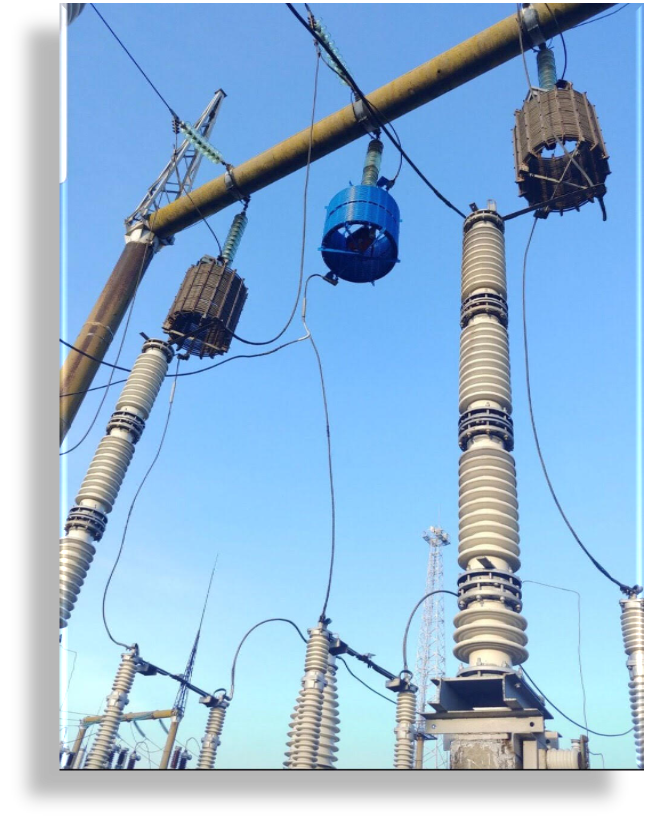

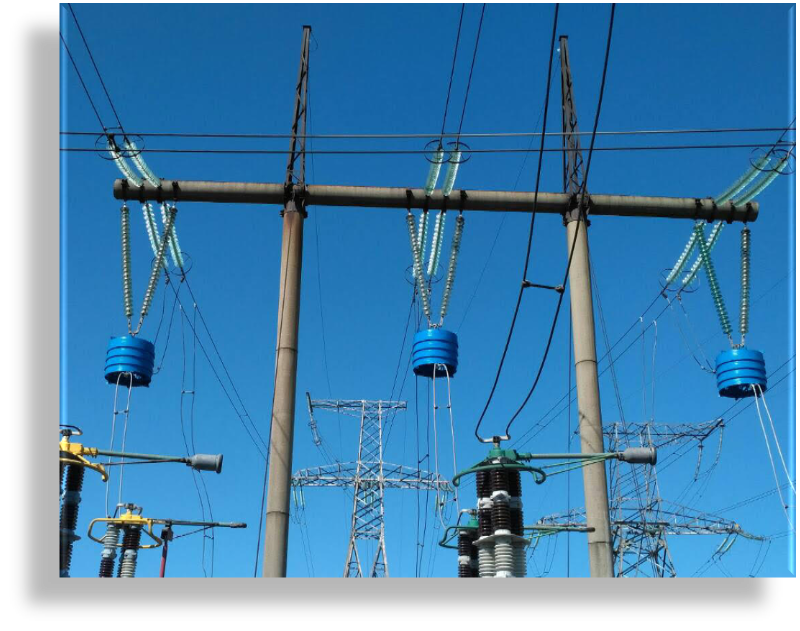

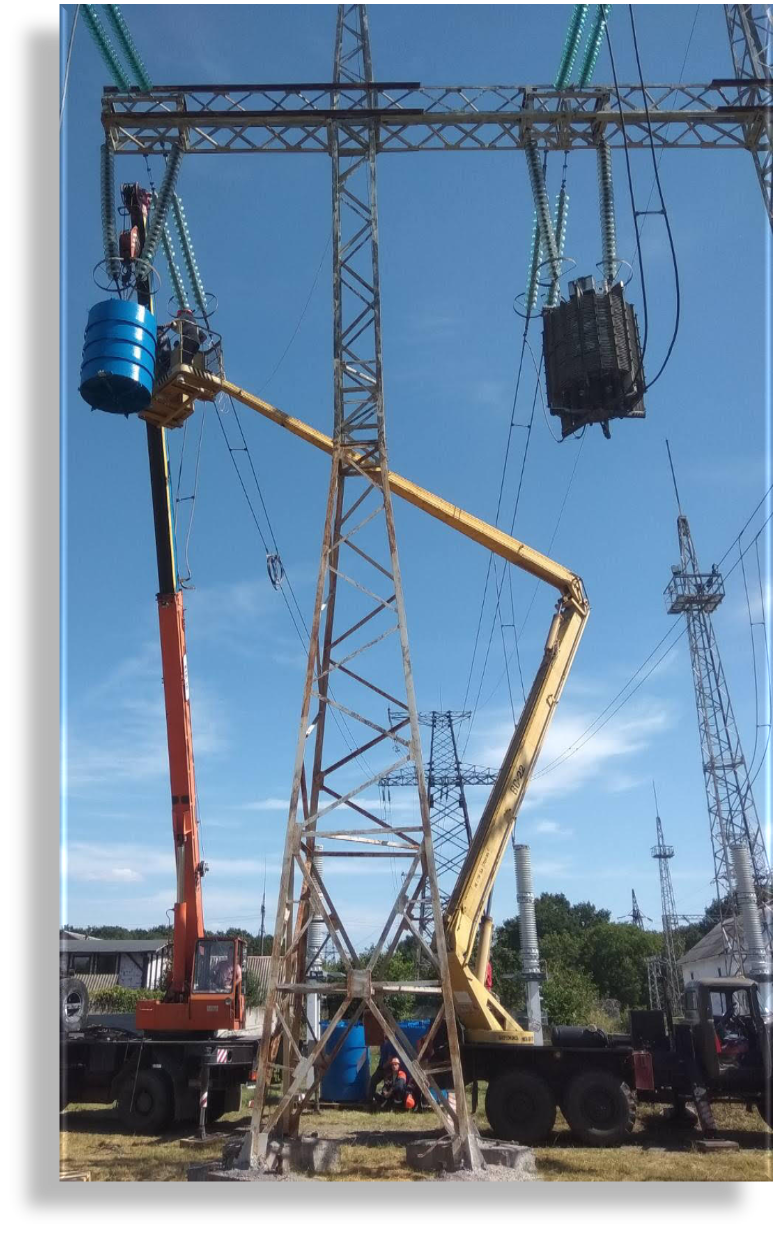

УСТАНОВЛЕННЫЕ ЗАГРАДИТЕЛИ
ПС «Молочанская»
ПС «Черновицкая»
ПС «Винницкая»
