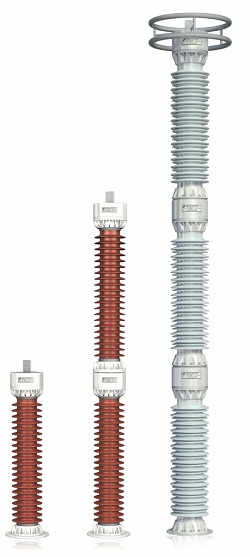

Делители напряжения емкостные
Назначение:
*для комплектования емкостных трансформаторов напряжения классов напряжения 110, 220, 330, 500, 750 кВ и обеспечения высокочастотной связи от 24 до 1000 кГц по линиям электропередачи переменного тока частоты 50 Гц.
** для комплектования оптических трансформаторов напряжения класса напряжения 110 кВ.
Таблица 1
Обозна- чение типо- номинала |
Номинальное напряжение, кВ | Номинальная емкость, нФ |
Длина пути утечки, не менее, см | Габаритные размеры, мм |
Масса, кг | Норм. документ |
|||
общая | 1-2 | 2-3 | диаметр1) | высота (без выводов) |
|||||
ДОСИ-110 УХЛ1 | 110/√3 | 18,0 | 22,22 | 94,75 | 315 | 334 | 1656 | 182±15 | СТ 1474-1917- -АО-4-039-2012 |
ДОСИ-220 УХЛ1 | 220/√3 | 9,0 | 9,94 | 630 | 3305 | 350±15 | |||
ДОСИ-330 УХЛ1 | 330/√3 | 7,0 | 7,47 | 110,55 | 905 | 352 (370) |
3175 | 489±30 | |
ДОСИ-500 УХЛ1 | 500/√3 | 4,5 | 4,69 | 107,68 | 1357 | 4759 | 732±30 | ||
ДОСИ-750 УХЛ1 | 750/√3 | 3,0 | 3,08 | 1810 | 6343 | 964±35 | |||
ДЕО-110 УХЛ1 |
110/√3 | 0,999 | 1,00 | 39999 | 315 | 313 | 1590 | 100±10 | По согласованному техническому заданию |
В обозначении делителей:
цифра после типа – номинальное напряжение в киловольтах;
Д – делитель напряжения;
О – для отбора мощности;
С – для связи;
И – для устройств средств измерения.
ДЕО – делитель напряжения емкостной для оптических трансформаторов.
1) –В зависимости от исполнения покрышек возможны отличия в габаритных и установочных размерах делителей. Необходимые размеры уточняются при заказе.
Промежуточное напряжение для ДОСИ всех классов напряжения — 12,064 кВ. Делители напряжения емкостные комплектуются конденсаторами СМАОИ-110√/3 (166√/3,188√/3) и СМАИ-110√3 (166√/3, 188Л/3). Делители на напряжение 500 и 750 кВ снабжаются электростатическим экраном.
Делители комплектуют конденсаторами, как указанно в таблице 2.
Назначение:
для комплектования емкостных трансформаторов напряжения классов напряжения 110, 220, 330, 500, 750 кВ, обеспечения высокочастотной связи от 24 до 1000 кГц в электрических системах переменного тока частоты 50 Гц, в устройствах телемеханики, защиты, измерения напряжения, отбора мощности.
Таблица 2
Обозначение типономинала |
Тангенс угла потерь |
Длина пути утечки, не менее, см | Габаритные размеры, мм |
Масса, кг | Нормативный документ |
|
диаметр1) | высота (без выводов) |
|||||
СМАИВ-110/√3-18 УХЛ1 | 2,5×10-3 | 315 | 334 | 1664 | 176±15 | СТ 1474-1917- -АО-4-040-2012 |
СМАОИ-110/√3-18 УХЛ1 | 174±15 | |||||
СМАОИВ-110/√3-18 УХЛ1 | 182±15 | |||||
СМАИВ-166/√3-14 УХЛ1 | 462 | 352 (370) |
1584 | 249±25 | ||
СМАОИ-166/√3-14 УХЛ1 | 240±25 | |||||
СМАИ-166/√3-13,5 УХЛ1 | 232±25 | |||||
СМАИВ-166/√3-13,5 УХЛ1 | 249±25 | |||||
СМАОИ-166/√3-13,5 УХЛ1 | 240±25 | |||||
СМАИ-188/√3-12 УХЛ1 | 232±25 | |||||
СМАИВ-188/√3-12 УХЛ1 | 249±25 | |||||
СМАОИ-188/√3-12 УХЛ1 | 240±25 |
1) – В зависимости от исполнения покрышек возможны отличия в габаритных и установочных размерах конденсаторов. Необходимые размеры уточняются при заказе.
