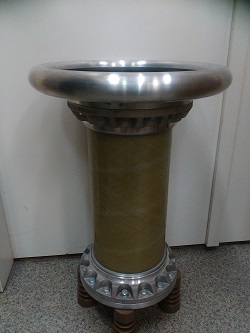

Конденсатор элегазовый

однофазные трансформаторы омп

Элегазовый конденсатор применяется в качестве эталонной ёмкости в цепи моста для измерения ёмкости и тангенса угла диэлектрических потерь.

Конденсатор представляет собой собранные в пакет плоские секции, изготовленные из биаксиально ориентированной пластиковой плёнки между электродами из алюминиевой фольги. Вертикально расположенные секции помещены в композитный корпус.

Плёночный диэлектрик имеет одинаковую диэлектрическую проницаемость в широком диапазоне частот, поэтому не происходит существенного изменения тангенса угла потерь при изменении напряжения и частоты. Плёночный диэлектрик устойчив даже при импульсных напряжениях, что является важным свойством конденсаторов. Высокая стабильность характеристик достигается за счёт правильного проектирования и давления элегаза.

Технические параметры

Номинальное напряжение, кВ 50
Ёмкость, пФ 100
Отклонение ёмкости, % ±5
Максимальное изменение ёмкости в диапазоне напряжений от 0 кВ до 50 кВ, ppm (частей на миллион) 30
Максимальное изменение ёмкости в диапазоне температур от 0 °С до +50 °С, ppm/°С 30
Тангенс угла диэлектрических потерь tgδ 6×10-6
Эталонная частота, Гц 50; 60
Испытательное напряжение 60 кВ, 10 мин.
Рабочая температура, °С от 0 до +50
Температура хранения, °С от -40 до +60
Давление газа при 20 °С, бар 2,5
Масса, кг 30
Влажность окружающего воздуха, не более, % 75
Высота установки над уровнем моря, не более, м 2000
