Регулируемые, многоступенчатые

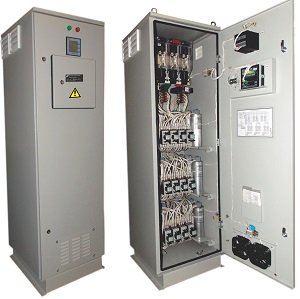

Конденсаторные установки низкого напряжения: регулируемые, многоступенчатые
Назначение:
Предназначены для компенсации реактивной мощности в сетях на класс напряжения до 1000 В с переменной нагрузкой. Работа установки основана на микропроцессорном контроллере реактивной мощности. Повышение cos φ в сети осуществляется путем отслеживания в реальном времени значений коэффициента мощности и коррекции его за счёт коммутации необходимой мощности конденсаторов (ступени регулирования).
Обозначение типономинала | Количество и мощность ступеней |
Габаритные размеры, мм | Масса, кг | Нормативный документ |
||
длина | ширина | высота | ||||
Навесные | ||||||
УКМ63-0,4-50-12,5 У3 | 2×12,5+25 | 600 | 350 | 850 | 60 | СТ АО- 921240000477-025-2011 |
УКМ63-0,4-50-25 У3 | 2×25 | |||||
УКМ63-0,4-62,5-12,5 У3 | 12,5+2×25 | 65 | ||||
УКМ63-0,4-75-12,5 У3 | 2×12,5+2×25 | 70 | ||||
УКМ63-0,4-75-25 У3 | 25+50 | |||||
УКМ63-0,4-87,5-12,5 У3 | 12,5+3×25 | 75 | ||||
УКМ63-0,4-100-25 У3 | 2×25+50 | |||||
УКМ63-0,4-100-33,3 У3 | 33,3+66,7 | |||||
Напольные | ||||||
УКМ63-0,4-50-12,5 У3 | 2×12,5+25 | 600 | 325 | 900 | 60 | СТ АО- 921240000477-025-2011 |
УКМ63-0,4-50-25 У3 | 2×25 | |||||
УКМ63-0,4-62,5-12,5 У3 | 12,5+2×25 | 65 | ||||
УКМ63-0,4-75-12,5 У3 | 2×12,5+2×25 | 70 | ||||
УКМ63-0,4-75-25 У3 | 25+50 | |||||
УКМ63-0,4-87,5-12,5 У3 | 12,5+3×25 | 75 | ||||
УКМ63-0,4-100-25 У3 | 2×25+50 | |||||
УКМ63-0,4-100-33,3 У3 | 33,3+66,7 | |||||
УКМ63-0,4-112,5-12,5 У3 | 12,5+4×25 | 1300 | 80 | |||
УКМ63-0,4-112,5-37,5 У3 | 37,5+75 | |||||
УКМ63-0,4-125-12,5 У3 | 2×12,5+2×25+50 | |||||
УКМ63-0,4-125-25 У3 | 25+2×50 | |||||
УКМ63-0,4-150-25 У3 | 2×25+2×50 | 85 | ||||
УКМ63-0,4-150-50 У3 | 3×50 | |||||
УКМ63-0,4-175-25 У3 | 25+3×50 | 90 | ||||
УКМ63-0,4-200-25 У3 | 2×25+3×50 | 95 | ||||
УКМ63-0,4-200-33,3 У3 | 2×33,3+2×66,7 | |||||
УКМ63-0,4-200-50 У3 | 4×50 | |||||
УКМ63-0,4-225-25 У3 | 25+4×50 | 1650 | 100 | |||
УКМ63-0,4-225-37,5 У3 | 2×37,5+2×75 | |||||
УКМ63-0,4-250-25 У3 | 2×25+4×50 | 105 | ||||
УКМ63-0,4-250-50 У3 | 5×50 | 110 | ||||
УКМ63-0,4-275-25 У3 | 25+5×50 | 115 | ||||
УКМ63-0,4-300-25 У3 | 2×25+5×50 | 120 | ||||
УКМ63-0,4-300-33,3 У3 | 33,3+4×66,6 | |||||
УКМ63-0,4-300-50 У3 | 6×50 | |||||
УКМ63-0,4-325-25 У3 | 25+6×50 | 475 | 1450 | 128 | ||
УКМ63-0,4-350-25 У3 | 2×25+6×50 | 134 | ||||
УКМ63-0,4-350-50 У3 | 7×50 | |||||
УКМ63-0,4-400-25 У3 | 2×25+50+4×75 | 140 | ||||
УКМ63-0,4-400-50 У3 | 8×50 | |||||
УКМ63-0,4-450-25 У3 | 25+50+5×75 | 1850 | 145 | |||
УКМ63-0,4-450-50 У3 | 9×50 | |||||
УКМ63-0,4-500-25 У3 | 2×25+9×50 | 150 | ||||
УКМ63-0,4-500-50 У3 | 10х50 | |||||
УКМ63-0,4-550-25 У3 | 2х25+10х50 | 156 | ||||
УКМ63-0,4-550-50 У3 | 11×50 | |||||
УКМ63-0,4-600-50 У3 | 12×50 | 165 |
В обозначении установки: первое число после типа — номинальное напряжение в киловольтах; второе — номинальная мощность в кварах; третье — мощность ступени регулирования.

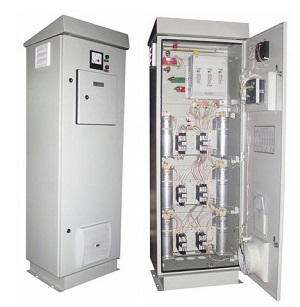

Установки комплектуются конденсаторами типа КПС. Установки имеют степень защиты IP21.
Обозначение типономинала | Количество и мощность ступеней |
Габаритные размеры, мм | Масса, кг | Нормативный документ |
||
длина | ширина | высота | ||||
УКМ63-0,4-50-12,5 У1 | 2×12,5+25 | 655 | 490 | 1035 | 70 | По согласованному техническому заданию |
УКМ63-0,4-50-25 У1 | 2×25 | |||||
УКМ63-0,4-62,5-12,5 У1 | 12,5+2×25 | 75 | ||||
УКМ63-0,4-75-12,5 У1 | 2×12,5+2×25 | 80 | ||||
УКМ63-0,4-75-25 У1 | 25+50 | |||||
УКМ63-0,4-87,5-12,5 У1 | 12,5+3×25 | 85 | ||||
УКМ63-0,4-100-25 У1 | 2×25+50 | |||||
УКМ63-0,4-100-33,3 У1 | 33,3+66,7 | |||||
УКМ63-0,4-112,5-12,5 У1 | 12,5+4×25 | 1435 | 95 | |||
УКМ63-0,4-112,5-37,5 У1 | 37,5+75 | |||||
УКМ63-0,4-125-12,5 У1 | 2×12,5+2×25+50 | |||||
УКМ63-0,4-125-25 У1 | 25+2×50 | |||||
УКМ63-0,4-150-25 У1 | 2×25+2×50 | 100 | ||||
УКМ63-0,4-150-50 У1 | 3×50 | |||||
УКМ63-0,4-175-25 У1 | 25+3×50 | 105 | ||||
УКМ63-0,4-200-25 У1 | 2×25+3×50 | 110 | ||||
УКМ63-0,4-200-33,3 У1 | 2×33,3+2×66,7 | |||||
УКМ63-0,4-200-50 У1 | 4×50 | |||||
УКМ63-0,4-225-25 У1 | 25+4×50 | 1785 | ||||
УКМ63-0,4-225-37,5 У1 | 2×37,5+2×75 | |||||
УКМ63-0,4-250-25 У1 | 2×25+4×50 | 115 | ||||
УКМ63-0,4-250-50 У1 | 5×50 | 120 | ||||
УКМ63-0,4-275-25 У1 | 25+5×50 | 125 | ||||
УКМ63-0,4-300-25 У1 | 2×25+5×50 | 130 | ||||
УКМ63-0,4-300-33,3 У1 | 33,3+4×66,6 | |||||
УКМ63-0,4-300-50 У1 | 6×50 | |||||
УКМ63-0,4-325-25 У1 | 2×25+50+3×75 | 1310 | 1435 | 138 | ||
УКМ63-0,4-350-25 У1 | 2×25+6×50 | 144 | ||||
УКМ63-0,4-350-50 У1 | 7×50 | |||||
УКМ63-0,4-400-25 У1 | 2×25+7×50 | 150 | ||||
УКМ63-0,4-400-50 У1 | 8×50 | |||||
УКМ63-0,4-450-25 У1 | 25+50+5×75 | 1785 | 155 | |||
УКМ63-0,4-450-50 У1 | 9×50 | |||||
УКМ63-0,4-500-25 У1 | 2×25+9×50 | 160 | ||||
УКМ63-0,4-500-50 У1 | 10×50 | |||||
УКМ63-0,4-550-25 У1 | 2×25+10×50 | 166 | ||||
УКМ63-0,4-550-50 У1 | 11×50 | |||||
УКМ63-0,4-600-50 У1 | 12×50 | 175 |
* По требованию заказчика возможно изготовление установок с отличными от представленных в таблице требованиями.
Структура условного обозначения регулируемых конденсаторных установок:
УКМ | УКМ | — установка конденсаторная; |
63- | 63- | — номер серии; |
XX- | 0,4- | — номинальное напряжение, кВ; |
ХХ- | 500- | — номинальная мощность, кВАр; |
ХХ | 50 | — шаг регулирования, кВАр; |
Х | У | — климатическое исполнение по ГОСТ 15150-69; |
Х | 3 | — категория размещения по ГОСТ 15150-69. |
Например: УКМ63-0,4-500-50 У3 – установка конденсаторная регулируемая, с номинальным напряжением 0,4 кВ, номинальной мощностью – 500 кВАр и шагом регулирования 50 кВАр, климатическое исполнение и категория размещения по ГОСТ 15150-69 – У3.
