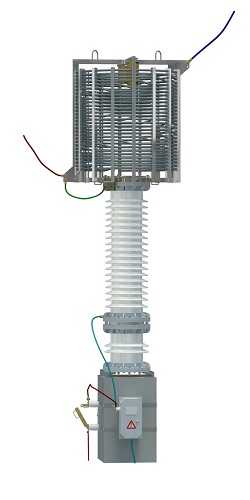

КОНДЕНСАТОР СМА-110/√3-6,4-УХЛ1* усиленного исполнения с возможностью установки высокочастотного заградителя.

Назначение:

Необходимы на небольших подстанциях, где отсутствуют порталы и траверсы.
Возможна установка заградителей типа ВЗ-630-0,5 и ВЗ-1250-0,5, либо иных типов с габаритами не более: по высоте — 1500 мм, по диаметру -1300 мм. Масса заградителя не должна превышать 310 кг. Для установки заградителей на верхней крышке имеется 6 свободных отверстий диаметром 18 мм, расположенных на окружности диаметром 445 или 420** мм, в зависимости от исполнения фарфоровой покрышки. Крепление ВЧ-заградителя осуществляется с помощью стандартного узла крепления, однако по согласованию с заказчиком, возможна разработка узла по индивидуальным требованиям. Электрическое соединение заградителя и конденсатора осуществляется с помощью контактных площадок на заградителе и верхней крышке конденсатора.
При заказе конденсатора следует учитывать что данный конденсатор устанавливается на изолирующую подставку ПИ-6 УХЛ1.
* При заказе указывать «усиленное исполнение».
** Необходимое значение габаритных и установочных размеров уточняется при заказе.
