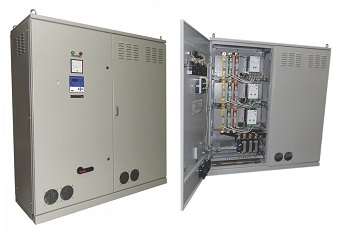

В отличие от установок с контакторами конденсаторные установки с тиристорным управлением УКМТ имеют очень высокую скорость переключения: т.к. не требуется задержка срабатывания на время разряда конденсатора.

Применение УКМТ наиболее актуально в сетях с быстропеременной нагрузкой: штамповочное оборудование, сварочное оборудование, подъемно-транспортные механизмы, насосы и компрессоры с переменной производительностью и пр.

Суть работы установок с тиристорными выключателями основана на том, что операции коммутации происходят в момент прохождения напряжения через ноль, т.е. когда напряжения на конденсаторе и в сети равны. Благодаря этому на конденсаторах в момент подключения отсутствуют пиковые броски тока, и срок их службы продлевается.

В связи с отсутствием движущихся механических контактов тиристорные выключатели имеют больший ресурс и практически полностью бесшумны при эксплуатации в связи с отсутствием движущихся механических контактов.

Тиристорные конденсаторные установки имеют быстродействующие предохранители, защищающие тиристоры от перегрузок по току. Также предусмотрена защита тиристоров от перенапряжения в сети.

Обозначение типономинала Количество
и мощность
ступеней
Габаритные размеры, мм Масса, кг, не более Нормативный
документ
длина ширина высота
УКМТ-0,4-50-12,5 У3.1 2×12,5+25 800 640 1700 195 СТ 1474-1917- -АО-4-035-2012
УКМТ-0,4-62,5-12,5 У3.1 12,5+2×25
УКМТ-0,4-75-12,5 У3.1 12,5+25+37,5
УКМТ-0,4-75-25 У3.1 25+50
УКМТ-0,4-87,5-12,5 У3.1 12,5+25+50
УКМТ-0,4-100-25 У3.1 2×25+50
УКМТ-0,4-125-25 У3.1 25+2×50 200
УКМТ-0,4-150-25 У3.1 25+50+75
УКМТ-0,4-150-50 У3.1 50+100
УКМТ-0,4-175-25 У3.1 25+50+100
УКМТ-0,4-200-25 У3.1 2×25+50+100 2000 240
УКМТ-0,4-200-50 У3.1 2×25+100 200
УКМТ-0,4-225-25 У3.1 25+2×50+100 240
УКМТ-0,4-250-25 У3.1 25+50+75+100
УКМТ-0,4-250-50 У3.1 50+2×100 205
УКМТ-0,4-275-25 У3.1 25+50+2×100 245
УКМТ-0,4-300-25 У3.1 2×25+50+2×100 1600 1700 350
УКМТ-0,4-300-50 У3.1 2×50+2×100 800 2000 250
УКМТ-0,4-325-25 У3.1 25+2×50+2×100 1600 1700 370
УКМТ-0,4-350-25 У3.1 25+50+75+2×100 375
УКМТ-0,4-350-50 У3.1 50+3×100 255
УКМТ-0,4-400-25 У3.1 2×25+50+3×100 400
УКМТ-0,4-400-50 У3.1 2×50+3×100 380
УКМТ-0,4-450-25 У3.1 25+50+75+3×100 400
УКМТ-0,4-450-50 У3.1 50+4×100 390
УКМТ-0,4-500-25 У3.1 2×25+50+4×100 2000 455
УКМТ-0,4-500-50 У3.1 2×50+4×100 1700 400
УКМТ-0,4-550-25 У3.1 25+50+75+4×100 2000
УКМТ-0,4-550-50 У3.1 50+5×100 1700 405
УКМТ-0,4-600-25 У3.1 2×25+50+5×100 2000 470
УКМТ-0,4-600-50 У3.1 2×50+5×100 460
УКМТ-0,4-650-25 У3.1 25+50+75+5×100 475
УКМТ-0,4-650-50 У3.1 50+6×100 460
УКМТ-0,4-675-25 У3.1 25+50+6×100 480
УКМТ-0,4-700-50 У3.1 2×50+6×100 490
УКМТ-0,4-750-50 У3.1 50+7×100 495

* По требованию заказчика возможно изготовление установок с отличными от представленных в таблице требованиями.

Структура условного обозначения регулируемых конденсаторных установок:

УКМ УКМТ — установка конденсаторная;
Т- Т- — с тиристорным управлением;
XX- 0,4- — номинальное напряжение, кВ;
ХХ- 500- — номинальная мощность, кВАр;
ХХ 50 — шаг регулирования, кВАр;
Х У — климатическое исполнение по ГОСТ 15150-69;
Х 3.1 — категория размещения по ГОСТ 15150-69.
