Емкостные трансформаторы напряжения являются масштабными измерительными преобразователями и предназначены для работы в электрических системах переменного тока частоты 50 Гц.

Главной отличительной особенностью данных трансформаторов является то, что вторичное напряжение пропорционально первичному напряжению. Таким образом, напряжение линии электропередач преобразуется с определенным коэффициентом трансформации во вторичное. Отклонение при преобразовании (погрешность) определяется классом точности вторичных обмоток.

В основе принципа действия емкостного трансформатора напряжения лежит двухступенчатое понижение напряжения. В качестве первой ступени используется емкостной делитель напряжения. Вторая ступень представляет собой трансформатор электромагнитного устройства (в дальнейшем-ЭМУ).

Для обеспечения максимальной точности измерения, в конструкции делителя напряжения используется комбинированный бумажно-пленочный диэлектрик, пропитанный синтетической диэлектрической жидкостью. Данное сочетание позволяет соблюдать требуемое значение емкости во всем диапазоне рабочих температур от + 40°С до -60°С.

Секции, изготовленные из бумажно-пленочного диэлектрика, собираются в пакеты и помещаются в фарфоровую или композитную покрышку, заполненную пропитывающей жидкостью. Пропитыва­ющая жидкость является экологически безопасной и биоразлагающейся. Для компенсации теплового расширения диэлектрика, а также для предотвращения разрыва покрышек вызванного аварийным ростом давления, на делителях устанавливаются металлические сильфоны из нержавеющей стали.

Основная задача емкостных трансформаторов напряжения — коммерческий учет электроэнергии, а также передача сигнала измерительной информации приборам, устройствам защиты и управления. С помощью данных трансформаторов также возможно организовать высокочастотную связь на частотах 30-1000 кГц, для этого на на коробке вторичных выводов трансформатора предусмотрен вывод для подключения аппаратуры связи.

Электромагнитное устройство представляет собой промежуточный элемент емкостного трансформатора напряжения, размещенного в герметичном металлическом баке. Бак электромагнитного устройства изготовлен из стали с антикоррозионным покрытием. Выводы вторичных обмоток расположены в специальной коробке на передней стенке бака, при этом выводы вторичной обмотки, предназначенные для коммерческого учета, имеют возможность пломбирования.

В случае необходимости возможно изготовление емкостного трансформатора напряжения с иными значениями мощности вторичной обмотки.

Трансформатор может использоваться при температурах от +40 до -60 °С, на высотах до 1000 м от уровня моря. Стандартный путь утечки трансформатора соответствует сильной степени загрязнения III — 2,5 см/кВ. В случае необходимости возможно изготовление трансформатора для установки в районах с очень сильной степенью загрязнения IV—3,1 см/кВ.

Типономиналы и основные характеристики представлены в таблице.

Типономинал UHпервичное, В UHвторичное, В Частота, Гц Класс точности – мощности, ВА Емкость делителя, нФ Масса, кг Нормативный документ
ЕТН-110 УХЛ1 110000/√3 осн. втор: №1 – 100/√3 №2 – 100/√3 доп. втор. – 100 50 0,2 – 50*
0,5 – 100*
3Р – 800*
18 537 СТ 2347-1917-01-ТОО-4-046-2013
ЕТН-220 УХЛ1 220000/√3 9 705
ЕТН-330 УХЛ1 330000/√3 7 994
ЕТН-500 УХЛ1 500000/√3 4,5 1237
ЕТН-750 УХЛ1 750000/√3 3 1474 По согласованному техническому заданию

* Возможно изготовление вторичных обмоток с иными значениями мощности.

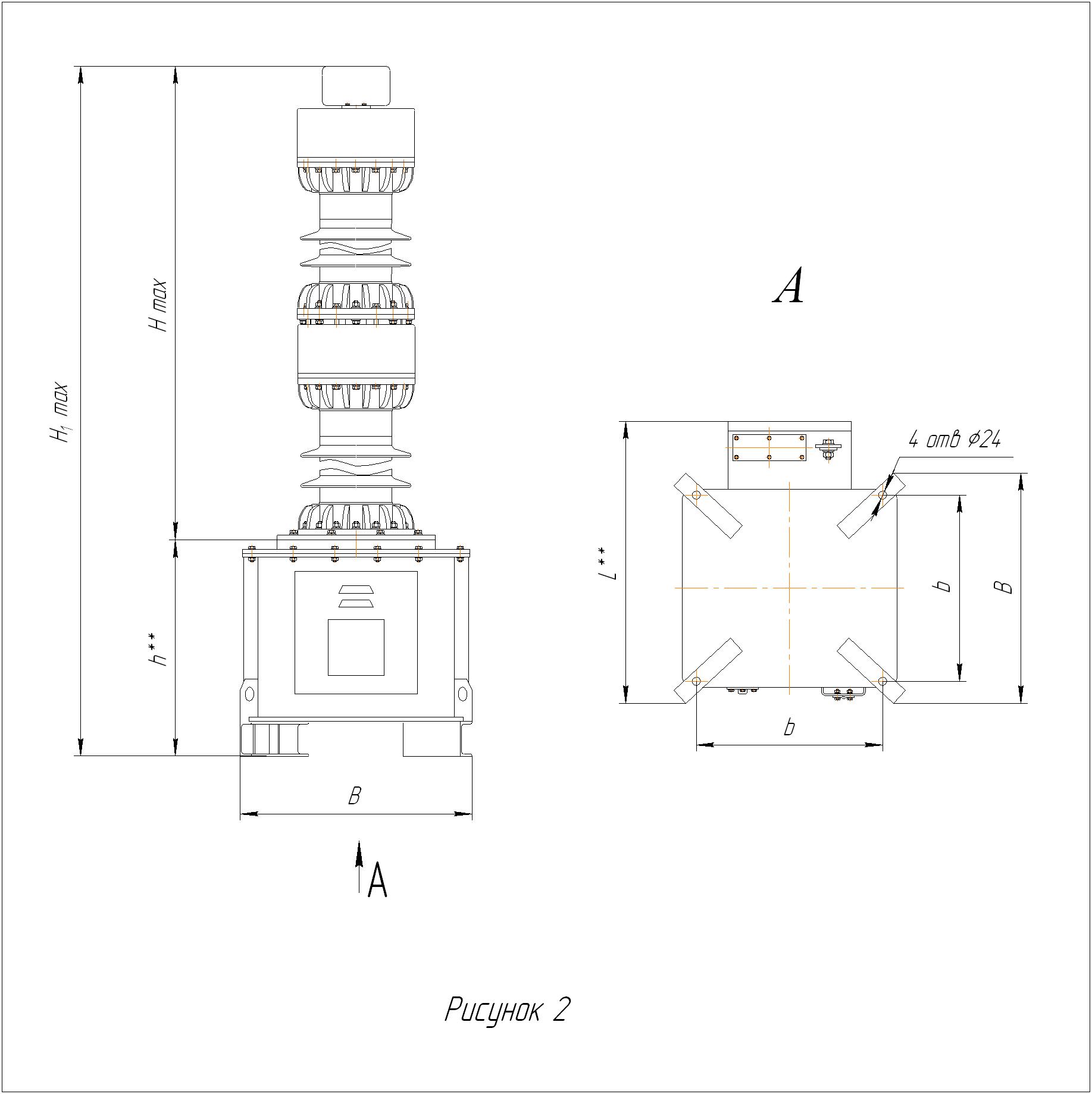

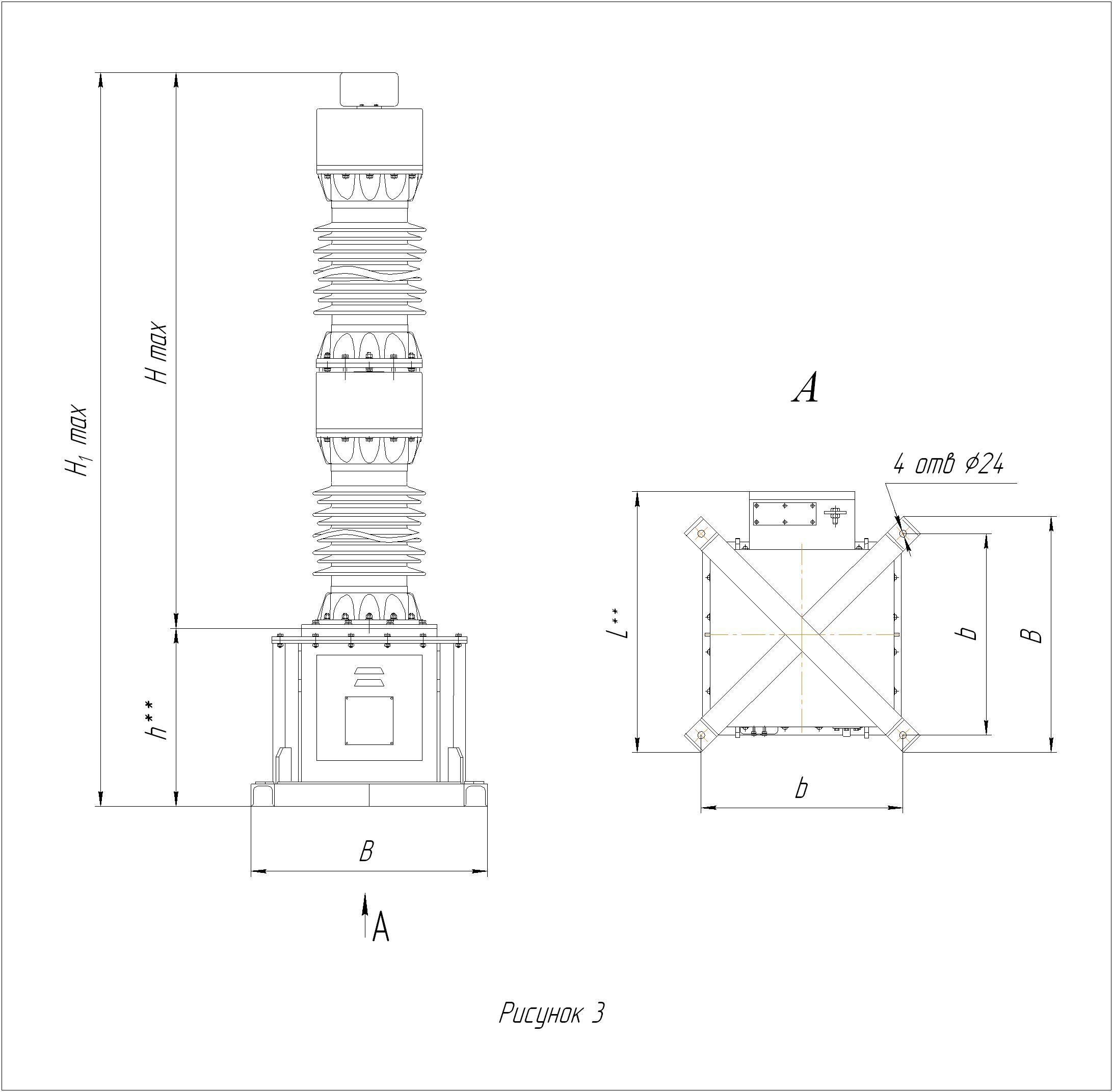

Габаритные размеры

Типономинал Количество емкостных модулей H max емкостного модуля, мм H1 max, мм h**, мм L**, мм В, мм b, мм Рисунок
ЕТН-110 УХЛ1 1 1805 2445 635 830 660 530 1
ЕТН-220 УХЛ1 2 3460 4270 635 830 660 530 2
ЕТН-330 УХЛ1 2 3475 4060 595 885 785 670 3
ЕТН-500 УХЛ1 3 5155 5745 595 885 785 670 4
ЕТН-750 УХЛ1 4 6480 7080 595 885 785 670 5

Предельная суммарная мощность ЕТН 1000 ВА.

** В зависимости от наличия вывода для подключения к ВЧ-аппаратуре, возможно увеличение габаритных размеров электромагнитного устройства и массы на 10%.

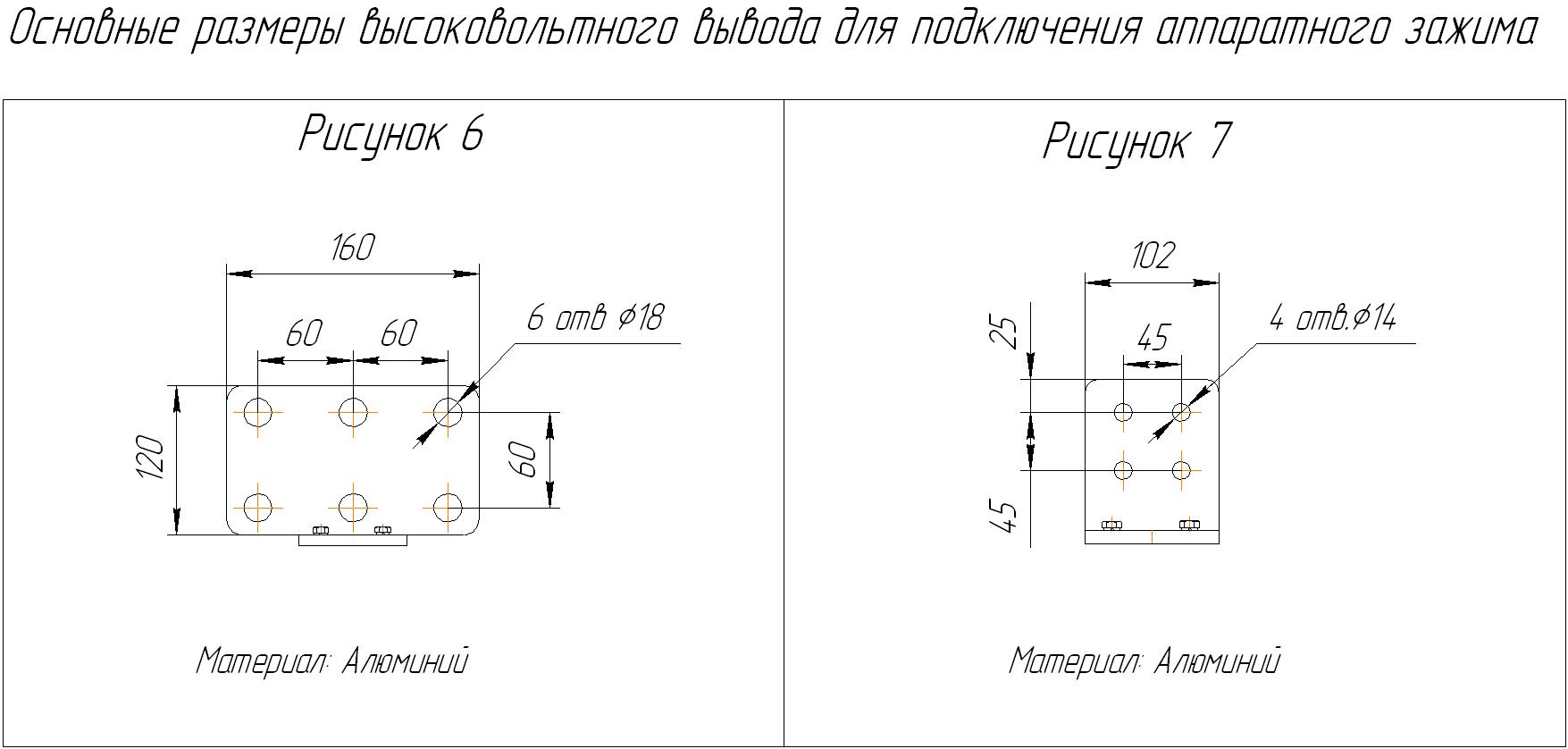

По согласованию с заказчиком возможно изготовление высоковольтного вывода для подключения аппаратного зажима с четырьмя или шестью отверстиями (рис. 6 и 7).
Конденсаторы косинусные низковольтные
Конденсаторы косинусные низковольтные
Конденсаторы косинусные низковольтные
Конденсаторы косинусные низковольтные
Конденсаторы косинусные низковольтные
По согласованию с заказчиком возможна поставка пробоотборников в комплекте с ЕТН.
Конденсаторы косинусные низковольтные
Пробоотборник масла (шприц для проб)

Пробоотборники обеспечивают также возможность хранения, транспортировки и дозированного ввода проб масла (изоляционной жидкости) в аппаратуру для выполнения физико-химического анализа, в том числе хроматографического анализа растворенных в трансформаторном масле (изоляционной жидкости) продуктов разложения изоляции.

Пробоотборник состоит из цельностеклянного корпуса с металлическим наконечником и индивидуально притертого цельностеклянного поршня. Трехходовой кран вкручивается в металлический наконечник, образуя герметичное соединение. Данная конструкция является разборной. Трехходовые краны обеспечивают эффективное управление потоками газов и трансформаторного масла или другой изоляционной жидкости.
Конденсаторы косинусные низковольтные
Пробоотборник с гибкой оболочкой

Пробоотборники позволяют упростить процедуру отбора масла, обеспечивая при этом представительность пробы. Кроме того, они удобны при транспортировке, имеют малый вес, не являются хрупкими. Пробоотборники просты в эксплуатации, поэтому отсутствует необходимость специальной подготовки персонала предприятий и организаций, эксплуатирующих эти изделия. Максимальный срок сохраняемости отобранной пробы не менее одного месяца. Примененные материалы, конструкция и технология изготовления пробоотборников обеспечивают высокую герметичность, высокую химическую стойкость и совместимость всех его элементов.
