Установки высокого напряжения с автоматическим регулированием мощности
Регулируемые конденсаторные установки УКРМ предназначены для повышения коэффициента мощности (cosφ) электроустановок промышленных предприятий и распределительных сетей напряжением 6-10 кВ частоты 50 Гц, с переменной нагрузкой. Установки обеспечивают поддержание заданного коэффициента мощности в часы максимальных и минимальных нагрузок в режиме работы узла энергосети, а также исключают превышающий режим генерации реактивной мощности (перекомпенсацию).
Применение автоматически регулируемых установок позволяет сформировать точный баланс реактивной мощности в сети без участия обслуживающего персонала, снизить токовые нагрузки на линиях электропередачи, трансформаторах и распределительном оборудовании связанные с передачей реактивной мощности, а так же стабилизировать напряжение в узлах электросистемы, что дает возможность снизить расходы на оплату электроэнергии и подключить дополнительную нагрузку.
Регулируемые установки компенсации реактивной мощности рассчитаны на эксплуатацию в закрытых производственных помещениях при нормальных условиях эксплуатации. Для эксплуатации в районах с холодным климатом при низких температурах регулируемые конденсаторные установки поставляются установленными в модулях, обеспечивающих поддержание необходимого режима работы установки.
Описание установок

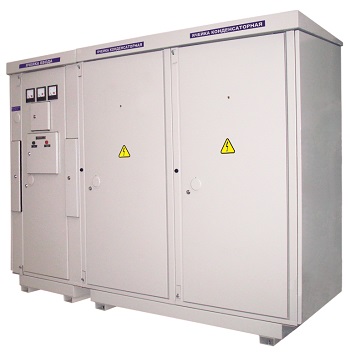

Конструктивно установки УКРМ — 6(10) состоят из ячейки ввода и конденсаторных ячеек (регулируемых и не регулируемых), количество которых зависит от мощности установки. Ячейки представляют собой сборно-сварные металлические шкафы, внутри которых размещена аппаратура главных и вспомогательных цепей. Доступ в ячейки обеспечен через двери со стороны фасада.
В ячейке ввода установлен разъединитель с приводом, трансформаторы тока, контрольно-измерительные приборы, устройства релейной защиты и автоматики. На двери ячейки ввода располагаются амперметры, лампы сигнализации, регулятор реактивной мощности. Слева от двери расположены привод основных ножей разъединителя и блокировочные замки для защиты от доступа к токоведущим частям при включенной установке. Справа от двери расположен привод заземляющих ножей.
В нерегулируемых конденсаторных ячейках установлены трехфазные конденсаторы и предохранители. В регулируемых конденсаторных ячейках установлены трехфазные конденсаторы, предохранители, токоограничивающие реакторы и вакуумные контакторы. Каждый конденсатор имеет встроенные разрядные резисторы и защищен установленными плавкими токоограничивающими предохранителями. Предохранители имеют указатель срабатывания, для наблюдения состоянием предохранителей в дверях конденсаторных ячеек предусмотрены смотровые отверстия.
Установка обеспечивает:
- в автоматическом режиме регулирования: автоматическое поддержание заданного коэффициента мощности, путем
- включения и отключения ступеней регулирования;
- в ручном режиме: возможность ручного поочередного включения и отключения ступеней регулирования;
- защиту от повышения номинального тока;
- индикацию тока конденсаторных батарей;
- аварийную сигнализацию при срабатывании защит;
- защиты по напряжению (макс/мин);
- защиту от перегрузки токами высших гармоник.
Обозначение типономинала | Мощность установки, квар |
Мощность постоянной части, квар |
Шаг регули-рования, квар |
Габаритные размеры, мм* |
Масса, кг, не более* |
Нормативный документ |
||
д | ш | в | ||||||
УКРМ56(57)-6,3(10,5) -450-(2×225) У3 |
450 | — | 225 | 2770 | 825 | 1830 | 960 | СТ 1474- 1917-АО-4-027-2012 и по согласованному техническому заданию |
УКРМ56(57)-6,3(10,5) -450-(3×150) У3 |
150 | 905 | ||||||
УКРМ56(57)-6,3(10,5) -750-(5×150) У3 |
750 | 3670 | 1220 | |||||
УКРМ56(57)-6,3(10,5) -900-(4×225) У3 |
900 | 225 | 1240 | |||||
УКРМ56(57)-6,3(10,5) -900-(2×450) У3 |
450 | 2770 | 960 | |||||
УКРМ56(57)-6,3(10,5) -900-(3×300) У3 |
300 | 3470 | 1085 | |||||
УКРМ56(57)-6,3(10,5) -900-(450+2×225) У3 |
450 | 225 | 1120 | |||||
УКРМ56(57)-6,3(10,5) -900-(450+3×150) У3 |
150 | 1125 | ||||||
УКРМ56(57)-6,3(10,5) -1125-(5×225) У3 |
1125 | — | 225 | 3670 | 1270 | |||
УКРМ56(57)-6,3(10,5) -1350-(3×450) У3 |
1350 | 450 | 3470 | 1155 | ||||
УКРМ56(57)-6,3(10,5) -1350-(450+4×225) У3 |
450 | 225 | 4370 | 1455 | ||||
УКРМ56(57)-6,3(10,5) -1350-(450+2×450) У3 |
450 | 3470 | 1180 | |||||
УКРМ56(57)-6,3(10,5) -1350-(450+3×300) У3 |
300 | 4170 | 1305 | |||||
УКРМ56(57)-6,3(10,5) -1350-(900+2×225) У3 |
900 | 225 | 3470 | 1185 | ||||
УКРМ56(57)-6,3(10,5) -1350-(900+3×150) У3 |
150 | 1190 | ||||||
УКРМ56(57)-6,3(10,5) -1500-(5×300) У3 |
1500 | — | 300 | 4370 | 1445 | |||
УКРМ56(57)-6,3(10,5) -1800-(450+3×450) У3 |
1800 | 450 | 450 | 4170 | 1370 | |||
УКРМ56(57)-6,3(10,5) -1800-(900+3×300) У3 |
900 | 300 | 1370 | |||||
УКРМ56(57)-6,3(10,5) -1800-(900+4×225) У3 |
225 | 4370 | 1525 | |||||
УКРМ56(57)-6,3(10,5) -1800-(900+2×450) У3 |
450 | 3470 | 1245 | |||||
УКРМ56(57)-6,3(10,5) -1800-(1350+2×225) У3 |
1350 | 225 | 4170 | 1405 | ||||
УКРМ56(57)-6,3(10,5) -1800-(1350+3×150) У3 |
150 | 1410 | ||||||
УКРМ56(57)-6,3(10,5) -2250-(5×450) У3 |
2250 | — | 450 | 4370 | 1560 | |||
УКРМ56(57)-6,3(10,5) -2250-(900+3×450) У3 |
900 | 4170 | 1440 | |||||
УКРМ56(57)-6,3(10,5) -2250-(1350+4×225) У3 |
1350 | 225 | 5070 | 1745 | ||||
УКРМ56(57)-6,3(10,5) -2250-(1350+2×450) У3 |
450 | 4170 | 1465 | |||||
УКРМ56(57)-6,3(10,5) -2250-(1350+3×300) У3 |
300 | 4870 | 1520 | |||||
УКРМ56(57)-6,3(10,5) -2250-(1800+2×225) У3 |
1800 | 225 | 4170 | 1475 | ||||
УКРМ56(57)-6,3(10,5) -2250-(1800+3×150) У3 |
150 | 1475 | ||||||
УКРМ56(57)-6,3(10,5) -2700-(1350+3×450) У3 |
2700 | 1350 | 450 | 4870 | 1660 | |||
УКРМ56(57)-6,3(10,5) -2700-(1800+2×450) У3 |
1800 | 4170 | 1535 | |||||
УКРМ56(57)-6,3(10,5) -2700-(1800+4×225) У3 |
225 | 5070 | 1810 | |||||
УКРМ56(57)-6,3(10,5) -2700-(1800+3×300) У3 |
300 | 4870 | 1655 | |||||
УКРМ56(57)-6,3(10,5) -2700-(2250+2×225) У3 |
2250 | 225 | 1690 | |||||
УКРМ56(57)-6,3(10,5) -2700-(2250+3×150) У3 |
150 | 1695 | ||||||
УКРМ56(57)-6,3(10,5) -3150-(1800+3×450) У3 |
3150 | 1800 | 450 | 1725 | ||||
УКРМ56(57)-6,3(10,5) -3150-(2250+2×450) У3 |
2250 | 1750 | ||||||
УКРМ56(57)-6,3(10,5) -3150-(2700+2×225) У3 |
2700 | 225 | 1760 | |||||
УКРМ56(57)-6,3(10,5) -3150-(2700+3×150) У3 |
150 | 1765 | ||||||
УКРМ56(57)-6,3(10,5) -3600-(2700+2×450) У3 |
3600 | 450 | 1820 |
* По требованию заказчика возможно изготовление установок с отличными от представленных в таблице требованиями.
Структура условного обозначения регулируемых конденсаторных установок:
УКРМ | УКРМ | — установка конденсаторная; |
ХХ- | 56- | — наличие разъединителя на вводе: 56- с разъединителем, 57- без разъединителя;; |
ХХ- | 10,5- | — номинальное напряжение, кВ; |
ХХХ- | 3150- | — номинальная мощность, кВАр; |
(ХХХ+ | (2700+ | — постоянная часть, кВАр; |
3х150) | 3х150) | — количество х мощность ступеней компенсации, шт х кВАр, кВАр; |
Х | У | — климатическое исполнение по ГОСТ 15150-69; |
Х | 3 | — категория размещения по ГОСТ 15150-69; |
Например: УКРМ56-10,5-3150 (2700+3х150) У3- конденсаторная установка с автоматическим регулированием мощности с разъединителем на вводе, номинальное напряжение 10,5 кВ, номинальная мощность 3150 кВАр, постоянная часть – 2700 кВАр, 3 ступени регулирования по 150 кВАр, климатическое исполнение и категория размещения по ГОСТ 15150-69 – У3.
Результат компенсации реактивной мощности при помощи конденсаторных установок отражается в следующем:
- повышение коэффициента мощности, отсутствие штрафов от энергоснабжающих компаний;
- снижение потерь активной мощности при передаче и распределении электроэнергии;
- снижение потерь напряжения при передаче и распределении электроэнергии;
- увеличение пропускной способности трансформаторов, линий электропередачи, возможность подключения дополнительной нагрузки.
При наличии в цепи нагрузки нелинейных элементов, сопровождающееся несинусоидальными искажениями кривой напряжения или тока, необходимо производить компенсацию реактивной мощности с учетом гармонического спектра при помощи фильтров высших гармоник либо фильтровых конденсаторных установок.
Для климатического исполнения УХЛ1 возможно размещение конденсаторных установок в утепленном блочно — модульном здании.
