Регулируемые, фильтровые
Описание: Для предотвращения возникновения резонансных режимов необходимо использовать установки представляющие собой последовательный резонансный контур, образованный дросселем, включенным последовательно с конденсаторами. Такие установки называются рассогласованными фильтрами высших гармоник.
Целью такого подключения является снижение резонансной частоты сети до значения ниже наименьшей высшей гармоники. Мощность дросселя выражается в процентах от мощности конденсатора. Чаще всего используют 5.67%, 7% и 14% дроссели. Каждому значению мощности дросселя соответствует своя резонансная частота. Например, для 7%-го рассогласования резонансная частота составляет 189 Гц. Это значит, что для всех гармоник, частота которых лежит выше 189 Гц, сеть представляет собой индуктивное сопротивление и для них возникновение резонансного режима маловероятно. Тем самым решается проблема ремонта дорогостоящего оборудования, вышедшего из строя в результате воздействия токов высших гармоник.

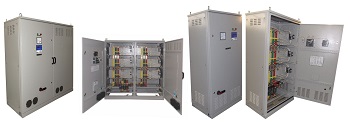

Установки конденсаторные типа УКМФ предназначены для автоматической компенсации реактивной мощности нагрузок потребителей в сетях общего назначения напряжением 0,4 кВ частоты 50 Гц, при использовании электрической нагрузки с нелинейной вольтамперной характеристикой.
Назначение:
для автоматической компенсации реактивной мощности нагрузок потребителей в сетях общего назначения напряжением 0,4 кВ частоты 50 Гц, при использовании электрической нагрузки с нелинейной вольтамперной характеристикой, где генерируются гармоники.
Обозначение типономинала |
Количество и мощность ступеней |
Габаритные размеры, мм | Масса, кг, не более |
Нормативный документ |
||
длина | ширина | высота | ||||
УКМФ1(2,3)-0,4-50-12,5 У3 | 2×12,5+25 |
800 |
600 |
1550 |
150(150,165) | СТ 2347-1917-01-ТОО-4-056-2016 |
УКМФ1(2,3)-0,4-62,5-12,5 У3 | 12,5+2×25 | 160(170,175) | ||||
УКМФ1(2,3)-0,4-75-12,5 У3 | 2×12,5+2×25 | 165(170,185) | ||||
УКМФ1(2,3)-0,4-75-25 У3 | 25+50 | 165(165,185) | ||||
УКМФ1(2,3)-0,4-87,5-12,5 У3 | 12,5+25+50 | 175(170,195) | ||||
УКМФ1(2,3)-0,4-100-12,5 У3 | 2×12,5+25+50 | 180(180,205) | ||||
УКМФ1(2,3)-0,4-100-25 У3 | 2×25+50 | |||||
УКМФ1(2,3)-0,4-125-25 У3 | 25+2×50 | 1700 | 230(235,250) | |||
УКМФ1(2,3)-0,4-150-25 У3 | 25+50+75 | 250(225,270) | ||||
УКМФ1(2,3)-0,4-150-50 У3 | 3×50 | 250(250,270) | ||||
УКМФ1(2,3)-0,4-175-25 У3 | 2×25+50+75 | 260(250,285) | ||||
УКМФ1(2,3)-0,4-200-25 У3 | 25+2×50+75 | 2000 | 335(340,370) | |||
УКМФ1(2,3)-0,4-200-50 У3 | 4×50 | 345(320,375) | ||||
УКМФ1(2,3)-0,4-225-25 У3 | 25+50+2×75 | 345(360,390) | ||||
УКМФ1(2,3)-0,4-250-25 У3 | 2×25+50+2×75 | 365(360,405) | ||||
УКМФ1(2,3)-0,4-250-50 У3 | 2×50+2×75 | |||||
УКМФ1(2,3)-0,4-275-25 У3 | 2×25+3×75 | 380(380,420) |
* По требованию заказчика возможно изготовление установок с отличными от представленных в таблице требованиями.
Структура условного обозначения регулируемых конденсаторных установок:
УКМ | УКМ | — установка конденсаторная; |
Ф- | Ф- | — фильтровая; |
Х- | 1- | — порядок коэффициента рассогласования: 1-5,67%, 210 Гц; 2- 7%, 189 Гц; 3-14%, 134 Гц; |
XX- | 0,4- | — номинальное напряжение, кВ; |
ХХ- | 250- | — номинальная мощность, кВАр; |
ХХ- | 50- | — шаг регулирования, кВАр; |
Х | У3 | — климатическое исполнение и категория размещения по ГОСТ 15150-69; |
