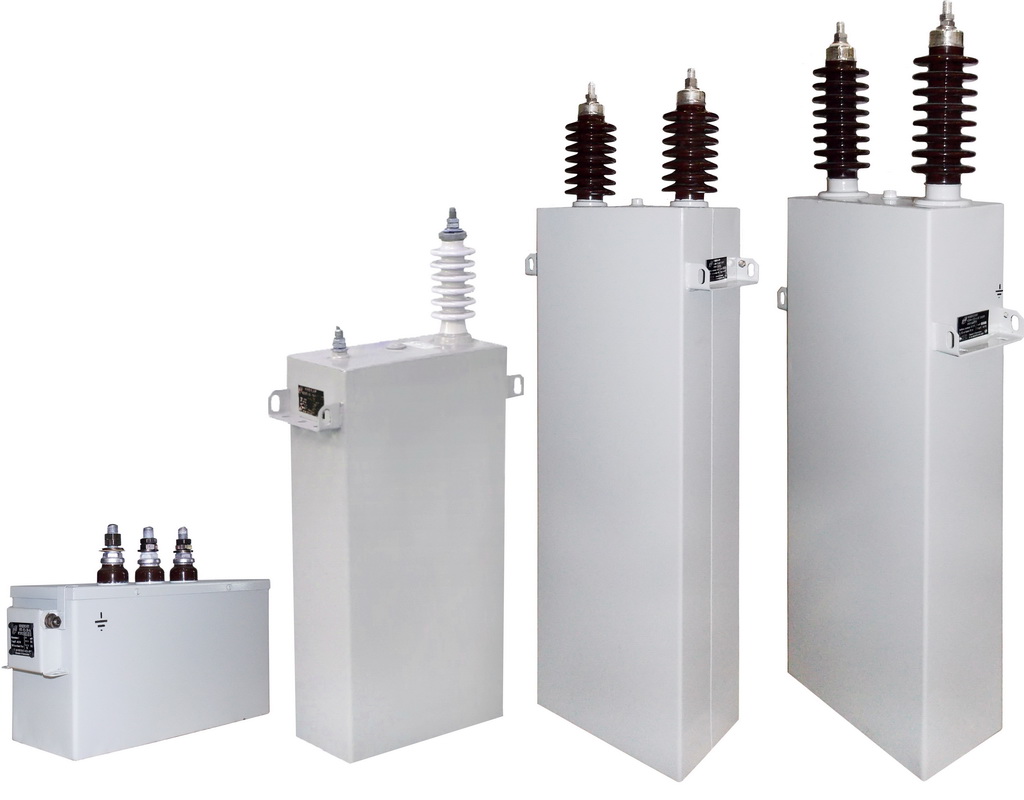

Конденсаторы специальные высоковольтные и импульсные
В линиях электропередачи (ЛЭП) переменного тока широко используются конденсаторные батареи, которые включаются параллельно (шунтовые), или последовательно в рассечку ЛЭП (сериесные) и служат для повышения передаваемой мощности по ЛЭП и повышения устойчивости работы энергосистемы. Для комплектования батареи выпускается специальный высоковольтный конденсатор и блоки конденсаторов.
При передаче электроэнергии по ЛЭП постоянного тока большой удельный вес в их оборудовании (около 30% стоимости всей ЛЭП) занимают конденсаторы высоковольтные, которые используются в качестве демпфирующих и выравнивающих элементов в преобразовательных устройствах, а также для комплектации фильтровых и шунтовых батарей как на приемном, так и на передающем концах линии.
В последние годы широко применяются силовые полупроводниковые (тиристорные) преобразовательные устройства для управления электроприводом, заменяющие контактно-реостатное управление. Одним из важных элементов этих устройств являются высоковольтные конденсаторы, предназначенные для компенсации мощности, фильтрации высших гармоник и демпфирования колебаний.
Назначение:
* для работы в батареях индукционных печей и других электротермических установок переменного тока частоты 50 Гц;
** для повышения коэффициента мощности для шунтовых и фильтровых батарей линий электропередачи постоянного тока;
*** для повышения коэффициента мощности электроустановок переменного тока частоты 50 Гц и для использования во взрывозащищенном электрооборудовании систем подземного электроснабжения шахт и рудников;
**** для работы в установках продольной компенсации реактивного сопротивления ЛЭП;
***** для работы в формирующих линиях импульсных устройств и других импульсных установок;
****** для работы в цепях вспомогательных машин электровозов переменного тока.
Обозначение типономинала | Емкость, мкФ | Тангенс угла потерь | Частота тока, Гц | Габаритные размеры, мм | Масса, кг не более | Нормативный документ |
КЭЭС-0,66-80-УЗ* | 584,00 | (1,5±0,5)×10-3 |
50 |
320x120x797 |
53 |
СТ 2347-1917-01-ТОО-4-051-2015 |
КЭЭС-1,05-150-УЗ* | 433,00 | (0,9±0,3)×10-3 | 380x120x787 | |||
КЭЭС-1,20-150-УЗ* | 332,00 |
49 |
||||
КЭЭП-1,2-150-УЗ* | 320x120x797 |
45 |
По согласованному техническому заданию | |||
КЭЭП-1,05-150-УЗ* | 433,00 | |||||
КЭФ-6,3-6 У1″ | 0,48 | 1,5±0,5)×10-3 | 380x120x546 |
24 |
||
КЭФ-6,3-12У1** | 0,96 | |||||
КЭФ-6,3-25У1″ | 2,00 | |||||
КЭФ-6,3-50У1″ | 4,00 | 1,0 х 10-3 | ||||
КЭШК-6,3-100У1** | 8,00 | 1,2 х 10-3 | 380x120x861 |
46 |
||
КЭПШ-6,3-300 У1″ | 24,00 | 0,5 х 10-3 | 345x175x867 |
59 |
По согласованному техническому заданию | |
КЭП-6,3-25-2УХЛ5*** | 2,00 | 0,6 х 10-3 | 300x120x335 |
10 |
||
КЭПП-1,05-120 УХЛ1**» | 346,60 | 1,2 х 10-3 | 320x120x797 |
52 |
||
ИМ-4-13УЗ*»** | 13,00 | 3,5 х 10-3 | 380x120x424 |
25 |
||
ИМ-5-140 УЗ***** | 140,00 | 4,5 х 10-3 | 380x135x797 |
56 |
||
КПС-0,5-38-О2****** | 2х242 | 1,5 х 10-3 | 380x135x278 |
11 |
СТ 2347-1917-01-ТОО-4-053-2016 |
Назначение: для комплектации силовых фильтров высших гармоник, в том числе работающих в составе статических компенсаторов реактивной мощности (СКРМ), блоков конденсаторов и конденсаторных установок
Обозначение типономинала |
Емкость, мкФ |
Ток номинальный, А | Тангенс угла потерь |
Габаритные размеры (высота с изолятором), мм |
Масса, кг, не более |
Нормативный документ |
КЭПФ-3,65-100-2УХЛ1 | 23,90 | 27,40 | 380×135×522 | 27 | СТ 2347-1917- 01-ТОО-4-043-2013 |
|
КЭПФ-4,2-300-2УХЛ1* | 54,16 | 71,45 | 345×175×767 | 51 | ||
КЭПФ-4,2-510-2УХЛ1* | 92,08 | 121,45 | 345×175×1157 | 85 | ||
КЭПФ-4,4-150-2УХЛ1 | 24,67 | 34,10 | 305×135×687 | 40 | ||
КЭПФ-4,4-200-2УХЛ1 | 32,90 | 45,45 | 345×175×657 | 45 | ||
КЭПФ-4,4-375-2УХЛ1* | 61,69 | 85,25 | 345×175×977 | 72 | ||
КЭПФ-4,4-400-2УХЛ1* | 65,80 | 90,90 | 345×175×1017 | 75 | ||
КЭПФ-4,55-345-2УХЛ1* | 53,07 | 75,80 | 345×175×907 | 64 | ||
КЭПФ-5-310-2УХЛ1* | 39,49 | 62,00 | 345×175×907 | 63 | ||
КЭПФ-6,3-200-2УХЛ1 | 16,05 | 31,75 | 345×175×697 | 45 | ||
КЭПФ-6,3-225-2УХЛ1* | 18,05 | 35,70 | 345×175×787 | 50 | ||
КЭПФ-6,3-250-2УХЛ1* | 20,06 | 39,70 | 345×175×827 | 53 | ||
КЭПФ-6,3-300-2УХЛ1* | 24,07 | 47,60 | 345×175×907 | 61 | ||
КЭПФ-6,3-350-2УХЛ1* | 28,08 | 55,55 | 345×175×987 | 66 | ||
КЭПФ-6,3-400-2УХЛ1* | 32,10 | 63,50 | 345×175×1057 | 74 | ||
КЭПФ-6,3-450-2УХЛ1* | 36,11 | 71,45 | 345×175×1147 | 81 | ||
КЭПФ-6,3-500-2УХЛ1* | 40,12 | 79,40 | 345×175×1247 | 93 | ||
КЭПФ-6,3-550-2УХЛ1* | 44,13 | 87,30 | 345×175×1327 | 97 | ||
КЭПФ-6,3-600-2УХЛ1* | 48,14 | 95,25 | 345×200×1277 | 107 | ||
КЭПФ-6,3-650-2УХЛ1* | 52,16 | 103,15 | 345×200×1347 | 115 | ||
КЭПФ-6,3-700-2УХЛ1* | 56,16 | 111,10 | 345×200×1427 | 123 | ||
КЭПФ-6,3-750-2УХЛ1* | 60,18 | 119,05 | 345×200×1507 | 130 | ||
КЭПФ-6,3-800-2УХЛ1* | 64,19 | 127,00 | 345×200×1577 | 136 | ||
КЭПФ-6,6-150-2УХЛ1 | 10,97 | 22,75 | 305×135×727 | 40 | ||
КЭПФ-6,6-200-2УХЛ1 | 14,62 | 30,30 | 345×175×697 | 45 | ||
КЭПФ-6,6-225-2УХЛ1* | 16,45 | 34,10 | 345×175×787 | 50 | ||
КЭПФ-6,6-250-2УХЛ1* | 18,28 | 37,90 | 345×175×827 | 53 | ||
КЭПФ-6,6-300-2УХЛ1* | 21,93 | 45,45 | 345×175×907 | 61 | ||
КЭПФ-6,6-300-1УХЛ1* | ||||||
КЭПФ-6,6-350-2УХЛ1* | 25,59 | 53,05 | 345×175×987 | 66 | ||
КЭПФ-6,6-400-2УХЛ1* | 29,24 | 60,60 | 345×175×1057 | 74 | ||
КЭПФ-6,6-450-2УХЛ1* | 32,89 | 68,20 | 345×175×1147 | 81 | ||
КЭПФ-6,6-500-2УХЛ1* | 36,56 | 75,75 | 345×175×1247 | 93 | ||
КЭПФ-6,6-550-2УХЛ1* | 40,21 | 83,35 | 345×175×1327 | 97 | ||
КЭПФ-6,6-600-2УХЛ1* | 43,87 | 90,90 | 345×200×1277 | 107 | ||
КЭПФ-6,6-650-2УХЛ1* | 47,52 | 98,50 | 345×200×1347 | 115 | ||
КЭПФ-6,6-700-2УХЛ1* | 51,18 | 106,05 | 345×200×1427 | 123 | ||
КЭПФ-6,6-750-2УХЛ1* | 54,83 | 113,65 | 345×200×1507 | 130 | ||
КЭПФ-6,6-800-2УХЛ1* | 58,49 | 121,20 | 345×200×1577 | 136 | ||
КЭПФ-7,3-150-2УХЛ1 | 8,96 | 20,55 | 305×135×727 | 40 | ||
КЭПФ-7,3-190-2УХЛ1 | 11,35 | 26,05 | 345×175×697 | 45 | ||
КЭПФ-7,3-200-2УХЛ1 | 11,95 | 27,40 | ||||
КЭПФ-7,3-225-2УХЛ1* | 13,45 | 30,80 | 345×175×787 | 50 | ||
КЭПФ-7,3-250-2УХЛ1* | 14,94 | 34,25 | 345×175×827 | 53 | ||
КЭПФ-7,3-270-2УХЛ1* | 16,14 | 37,00 | 345×175×847 | 55 | ||
КЭПФ-7,3-300-2УХЛ1* | 17,93 | 41,10 | 345×175×907 | 61 | ||
КЭПФ-7,3-350-2УХЛ1* | 20,92 | 47,95 | 345×175×987 | 66 | ||
КЭПФ-7,3-380-2УХЛ1* | 22,71 | 52,05 | 345×175×1007 | 70 | ||
КЭПФ-7,3-400-2УХЛ1* | 23,91 | 54,80 | 345×175×1057 | 74 | ||
КЭПФ-7,3-450-2УХЛ1* | 26,90 | 61,65 | 345×175×1077 | 75 | ||
КЭПФ-7,3-500-2УХЛ1* | 29,88 | 68,50 | 345×175×1167 | 83 | ||
КЭПФ-7,3-550-2УХЛ1* | 32,87 | 75,35 | 345×175×1227 | 88 | ||
КЭПФ-7,3-560-2УХЛ1* | 33,47 | 76,70 | 345×175×1307 | 95 | ||
КЭПФ-7,3-600-2УХЛ1* | 35,86 | 82,20 | 345×200×1197 | 97 | ||
КЭПФ-7,3-650-2УХЛ1* | 38,85 | 89,05 | 345×200×1257 | 105 | ||
КЭПФ-7,3-700-2УХЛ1* | 41,83 | 95,90 | 345×200×1327 | 111 | ||
КЭПФ-7,3-750-2УХЛ1* | 44,82 | 102,75 | 345×200×1407 | 120 | ||
КЭПФ-7,3-800-2УХЛ1* | 47,81 | 110,00 | 345×200×1467 | 125 | ||
КЭПФ-7,9-600-2УХЛ1* | 30,62 | 75,95 | 345×200×1167 | 83 | ||
КЭПФ-9,0-610-2УХЛ1* | 23,98 | 67,80 | 345×200×1367 | 115 | ||
КЭПФ-10,0-640-2УХЛ1* | 20,38 | 64,00 | 345×200×1387 | 116 | ||
КЭПФ-10,5-200-2УХЛ1 | 5,78 | 19,05 | 345×175×697 | 45 | ||
КЭПФ-11,066-759-2УХЛ1* | 19,74 | 68,60 | 345×200×1600 | 131 | ||
КЭПФ-11,14-760-2УХЛ1* | 19,50 | 68,20 | ||||
КЭПФ-11,55-275-2УХЛ1* | 6,57 | 23,80 | 345×175×1020 | 63 | ||
КЭПФ-11,55-300-2УХЛ1* | 7,16 | 25,95 | ||||
КЭПФ-11,55-315-2УХЛ1* | 7,52 | 27,25 | 345×175×1040 | 65 | ||
КЭПФ-11,55-335-2УХЛ1* | 8,00 | 29,00 | 345×175×1080 | 70 | ||
КЭПФ-11,55-385-2УХЛ1* | 9,19 | 33,35 | 345×175×1150 | 75 | ||
КЭПФ-11,55-430-2УХЛ1* | 10,27 | 37,25 | 345×175×1220 | 81 | ||
КЭПФ-11,55-440-2УХЛ1* | 10,50 | 38,10 | ||||
КЭПФ-11,55-445-2УХЛ1* | 10,62 | 38,55 | 345×175×1240 | 83 | ||
КЭПФ-11,55-450-2УХЛ1* | 10,74 | 38,95 | ||||
КЭПФ-11,55-460-2УХЛ1* | 10,98 | 39,85 | 345×175×1270 | 85 | ||
КЭПФ-11,55-500-2УХЛ1* | 11,94 | 43,30 | 345×175×1320 | 93 | ||
КЭПФ-11,55-550-2УХЛ1* | 13,13 | 47,60 | 345×175×1400 | 97 | ||
КЭПФ-11,55-555-2УХЛ1* | 13,25 | 48,05 | ||||
КЭПФ-11,55-580-2УХЛ1* | 13,85 | 50,20 | 345×175×1440 | 115 | ||
КЭПФ-11,55-600-2УХЛ1* | 14,32 | 51,95 | 345×200×1350 | 107 | ||
КЭПФ-11,55-630-2УХЛ1* | 15,04 | 54,55 | 345×200×1400 | 110 | ||
КЭПФ-11,55-650-2УХЛ1* | 15,52 | 56,30 | 345×200×1420 | 115 | ||
КЭПФ-11,55-700-2УХЛ1* | 16,71 | 60,60 | 345×200×1520 | 125 | ||
КЭПФ-11,55-750-2УХЛ1* | 17,90 | 64,95 | 345×200×1580 | 130 | ||
КЭПФ-11,55-800-2УХЛ1* | 19,10 | 69,25 | 345×200×1650 | 136 | ||
КЭПФ-11,55-860-2УХЛ1* | 20,53 | 74,45 | 345×200×1720 | 145 | ||
КЭПФ-12,6-472-2УХЛ1* | 9,47 | 37,45 | 345×175×1380 | 95 |
В обозначении этих устройств первая цифра после типа — номинальное напряжение в киловольтах;
вторая — номинальная мощность в кварах. Допустимые превышения: по напряжению — 110 %, по току — 130 %.
Конденсаторы КЭПФ(М) на напряжения 3,65; 4,4; 6,3; 6,6; 7,3 кВ мощностью 100, 150 и 200 кВар изготавливаются без встроенных внутрь предохранителей.
Конденсаторы КЭПФ(М) на напряжения 6,3; 6,6; 7,3; 11,55 кВ мощностью от 225 до 860 кВар производятся с предохранителями или без предохранителей.
Данная продукция пропитана экологически безопасной диэлектрической жидкостью и снабжены разрядными резисторами.
