Модернизированные
НЕРЕГУЛИРУЕМЫЕ КОНДЕНСАТОРНЫЕ УСТАНОВКИ ТИПА УКЛ(П)
Установки предназначены для повышения коэффициента мощности (cos φ) электроустановок промышленных предприятий и распределительных сетей напряжением 6-10 кВ частоты 50 Гц с фиксированным энерго¬потреблением в часы максимальных и минимальных нагрузок в режиме работы узла энергосети.
Применение нерегулируемых установок снижает токовые нагрузки на линиях электропередачи и распределительном оборудовании, что дает возможность снизить расходы на оплату электроэнергии, подключить дополнительную нагрузку.
Нерегулируемые установки компенсации реактивной мощности рассчитаны на эксплуатацию в закрытых производственных помещениях при нормальных условиях эксплуатации в районах с умеренным и холодным климатом.
Описание установки

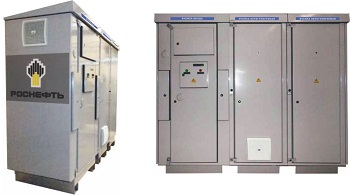

Конструктивно установки УКЛ(П) состоят из ячейки ввода и конденсаторных ячеек, количество которых зависит от мощности установки. Ячейки представляют собой сборно-сварные металлические шкафы, внутри которых размещена аппаратура главных и вспомогательных цепей. Доступ в ячейки обеспечен через двери со стороны фасада.
В ячейке ввода установлен разъединитель с приводом, трансформаторы тока, контрольно-измерительные приборы, устройства релейной защиты и автоматики. На двери ячейки ввода располагаются амперметры и лампы сигнализации. Слева от двери расположены привод основных ножей разъединителя и блокировочные замки для защиты от доступа к токоведущим частям при включенной установке. Справа от двери расположен привод заземляющих ножей.
В конденсаторных ячейках установлены трехфазные конденсаторы и предохранители. Каждый конденсатор имеет встроенные разрядные резисторы и защищен установленным предохранителем. Предохранитель имеет указатель срабатывания, для наблюдения за которым в дверях конденсаторных ячеек предусмотрен глазок.
Установки обеспечивают:
- включение/выключение конденсаторной установки внешним высоковольтным выключателем;
- защиту от превышения номинального тока;
- индикацию тока конденсаторных батарей;
- аварийную сигнализацию при срабатывании защиты;
- блокировку, препятствующую замыканию или размыканию разъединителя (для исполнения с разъединителем)
- при поданном на установку напряжении;
- блокировку, препятствующую открытию двери ячейки ввода, если не заземлена конденсаторная батарея;
- блокировку, препятствующую открытию двери конденсаторной ячейки, если закрыта дверь ячейки ввода.
Обозначение типономинала | Габаритные размеры, мм | Масса, кг, не более |
Нормативный документ |
||
длина | ширина | высота | |||
УКЛ(П)56М-6,3(10,5)-450(300) У3 | 1670 | 825 | 1830 | 460 (455) | СТ 2347-1917-01-ТОО-4-55-2016 и по согласованному техническому заданию |
УКЛ(П)56М-6,3(10,5)-900(600) У3 | 525 (480) | ||||
УКЛ(П)56М-6,3(10,5)-1350(1200) У3 | 2370 | 740 (715) | |||
УКЛ(П)56М-6,3(10,5)-1800 У3 | 795 | ||||
УКЛ(П)56М-6,3(10,5)-2250(1500) У3 | 3070 | 1030 (915) | |||
УКЛ(П)56М-6,3(10,5)-2700 У3 | 1100 | ||||
УКЛ(П)56М-6,3(10,5)-3150(2100) У3 | 3770 | 1310 (1150) | |||
УКЛ(П)56М-6,3(10,5)-3600(2400) У3 | 1380 (1195) | ||||
УКЛ(П)57М-6,3(10,5)-450(300) У3 | 1370 | 410 (385) | |||
УКЛ(П)57М-6,3(10,5)-900(600) У3 | 480 (430) | ||||
УКЛ(П)57М-6,3(10,5)-1350(1200) У3 | 2070 | 710 (640) | |||
УКЛ(П)57М-6,3(10,5)-1800 У3 | 775 | ||||
УКЛ(П)57М-6,3(10,5)-2250(1500) У3 | 2770 | 965 (865) | |||
УКЛ(П)57М-6,3(10,5)-2700 У3 | 1050 | ||||
УКЛ(П)57М-6,3(10,5)-3150(2100) У3 | 3470 | 1280 (1120) | |||
УКЛ(П)57М-6,3(10,5)-3600(2400) У3 | 1350 (1165) | ||||
УКЛ(П)56М-6,3(10,5)-450(300) У1 | 1670 | 840 | 2000 | 510 (485) | |
УКЛ(П)56М-6,3(10,5)-900(600) У1 | 575 (530) | ||||
УКЛ(П)56М-6,3(10,5)-1350(1200) У1 | 2370 | 810 (785) | |||
УКЛ(П)56М-6,3(10,5)-1800 У1 | 875 | ||||
УКЛ(П)56М-6,3(10,5)-2250(1500) У1 | 3070 | 1120 (1005) | |||
УКЛ(П)56М-6,3(10,5)-2700 У1 | 1190 | ||||
УКЛ(П)56М-6,3(10,5)-3150(2100) У1 | 3770 | 1420 (1260) | |||
УКЛ(П)56М-6,3(10,5)-3600(2400) У1 | 1490 (1305) | ||||
УКЛ(П)57М-6,3(10,5)-450 (300) У1 | 1370 | 420 (395) | |||
УКЛ(П)57М-6,3(10,5)-900(600) У1 | 490 (440) | ||||
УКЛ(П)57М-6,3(10,5)-1350(1200) У1 | 2070 | 720 (695) | |||
УКЛ(П)57М-6,3(10,5)-1800 У1 | 785 | ||||
УКЛ(П)57М-6,3(10,5)-2250(1500) У1 | 2770 | 1030 (915) | |||
УКЛ(П)57М-6,3(10,5)-2700 У1 | 1100 | ||||
УКЛ(П)57М-6,3(10,5)-3150(2100) У1 | 3470 | 1330 (1170) | |||
УКЛ(П)57М-6,3(10,5)-3600(2400) У1 | 1400 (1300) |
* По требованию заказчика возможно изготовление установок с отличными от представленных в таблице требованиями.
Структура условного обозначения регулируемых конденсаторных установок:
УК | УКМ | — установка конденсаторная; |
Х- | Л- | — расположение ячейки ввода: Л- слева, П- справа; |
ХХ- | 56- | — наличие разъединителя на вводе: 56- с разъединителем, 57- без разъединителя; |
М- | М- | — модернизированные; |
XX- | 10,5- | — номинальное напряжение, кВ; |
ХХХ- | 2700- | — номинальная мощность, кВАр; |
Х | У | — климатическое исполнение по ГОСТ 15150-69; |
Х | 3 | — категория размещения по ГОСТ 15150-69; |
Например: УКЛ56М-10,5-2700 У3 – Установка конденсаторная модернизированная с разъединителем на вводе, номинальным напряжением 10,5 кВ, номинальной мощностью – 2700 кВАр, климатическое исполнение и категория размещения по ГОСТ 15150-69 – У3.
