Фильтровые

Конденсаторы косинусные низковольтные

Предназначены для компенсации реактивной мощности в электрических сетях с повышенным содержанием высших гармонических составляющих с постоянной или динамической нагрузкой.

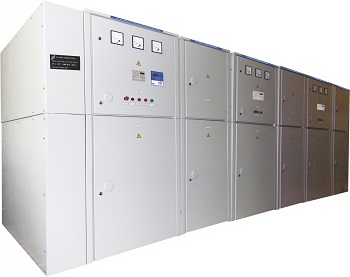

Установки конденсаторные фильтровые, представляющие собой последовательные резонансные контуры «емкость-индуктивность», подключаемые к шинам 6-10 кВ осуществляют компенсацию реактивной мощности на основной частоте.

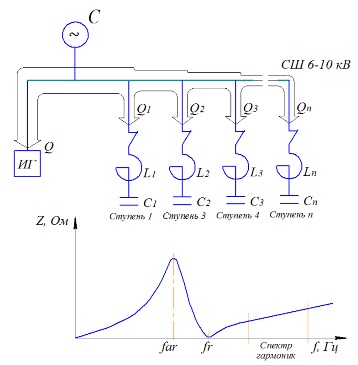

Емкость конденсаторов С и индуктивность защитных реакторов L рассчитывается таким образом, чтобы резонансная частота колебательного контура лежала в диапазоне ниже частотного спектра, генерируемого ИГ, что позволяет предельно снизить воздействие высших гармонических составляющих на конденсаторы установки, а так же избежать возникновения опасных для оборудования резонансных явлений.

Резонансная частота настройки колебательного контура описывается коэффициентом рассогласования p:

,

где f1 – частота основной гармоники (50 Гц), fРЕЗ – резонансная частота настройки.

Коэффициент рассогласования выбирается на основании данных гармонического спек-тра ИГ и находится в прямопропорциональной зависимости от коэффициента несинусоидальности и порядка присутствующих гармоник.

Основные коэффициенты рассогласования и соответствующие им резонансные частоты:

— р= 5,67 % — fРЕЗ=210 Гц;

— р= 7 % — fРЕЗ=189 Гц;

— р= 14 % — fРЕЗ=134 Гц.

В зависимости от характера нагрузки фильтровые установки изготавливаются с постоянной мощностью (нерегулируемые) и с ступенчатым регулированием генерируемой реактивной мощности (регулируемые).

Количество ступеней регулирования определяется номинальной мощностью установки и минимальным значением мощности ступени (шаг регулирвания). Следует понимать, что меньший шаг регулирования обеспечивает плавный характер регулирования генерируемой установкой реактивной мощности. Алгоритм автоматического регулирования основан на измерении действующего коэффициента мощности питающей сети и формировании сигнала управления на включение/отключение ступени регулирования.

Конденсаторы косинусные низковольтные

Каждая ступень регулирования состоит из:



  • вакуумного контактора для коммутации ступени по сигналу от управляющего контроллера (регулятора);
  • токоограничивающих предохранителей;
  • защитного реактора, который позволяет обеспечить заданную резонансную частоту, лежащую ниже спектра гармоник, генерируемых источником;
  • фильтровых конденсаторов.



Нерегулируемые фильтровые конденсаторные установки так же состоят из токоограничивающих предохранителей, защитного реактора и фильтровых конденсаторов без аппаратуры автоматического регулирования.

Результат использования фильтровых конденсаторных установок:



  • улучшение коэффициента мощности;
  • частичное снижение искажения синусоидальности кривой напряжения;
  • снижение потерь при передаче и распределении электроэнергии;
  • повышение надежности работы энергосистемы объекта.



Экономический эффект использования фильтров высших гармоник:



  • снижение затрат на ремонт и замену оборудования;
  • снижение расходов на обслуживание оборудования;
  • меньшее потребление электрической энергии;
  • стабильное и бесперебойное электроснабжение;
  • отсутствие штрафов за низкий коэффициент мощности.

Основные параметры фильтровых конденсаторных установок*

Номинальное напряжение, кВ 6-10 кВ;
Номинальная мощность, кВАр До 10000;
Номинальная частота, Гц, кВАр 50;
Мощность нерегулируемой части, кВАр До 3000;
Шаг регулирования, кВАр До 1500;
Наличие коммуникационного интерфейса Да/ нет;
Тип ввода Кабельный снизу/сверху;
Вводной аппарат Разъединитель/ вакуумный выключатель;
Напряжение питания вторичных цепей До 220 В =/~;
Коэффициент рассогласования, % 5,67; 7; 14;
Климатическое исполнение и категория размещения У3, УХЛ1;
Степень защиты IP00-IP32

* Специальные требования согласовываются отдельно.

Структура условного обозначения фильтровых установок нерегулируемых:

УК УК — установка конденсаторная фильтровая;
Х- Л- — расположение ячейки ввода: Л- слева, П- справа;
ХХ- 56- — наличие вводного аппарата: 56- да, 57- нет;
ХХ- 10,5- — номинальное напряжение, кВ;
ХХХ- 134- — резонансная частота, Гц;
ХХХХ 1350 — номинальная мощность, кВАр;
ХХ У3 — климатическое исполнение и категория размещения по ГОСТ 15150-69;

Например: УКЛФ56-10,5-134-1350 У3- Установка конденсаторная фильтровая нерегули-руемая с левым расположением ячейки ввода и разъединителем на вводе, номинальное напряже-ние 10 кВ, резонансная частота 134 Гц (р=14%), номинальная мощность 1350 кВАр, климатиче-ское исполнение и категория размещения по ГОСТ15150-69 – У3.

Структура условного обозначения фильтровых установок регулируемых:

УКРМФ УКРМФ — установка конденсаторная фильтровая регулируемая;
ХХ- 56- — наличие вводного аппарата: 56- да, 57- нет;
ХХ- 6,3- — номинальное напряжение, кВ;
ХХХ- 189- — резонансная частота, Гц;
ХХХХ 1350 — номинальная мощность, кВАр;
(ХХХ+ (450+ — мощность постоянной части (нерегулируемой), кВАр;
Х*ХХХ) 2*450) — количество ступеней регулирования и шаг регулирования, кВАр;
ХХ УХЛ1 — климатическое исполнение и категория размещения по ГОСТ 15150-69;

Например: УКРМФ56-6,3-189-1350 (450+2х450) УХЛ1 — Установка конденсаторная фильтровая регулируемая с разъединителем на вводе, номинальное напряжение 6,3 кВ, резонансная частота 189 Гц (р=7%), номинальная мощность 1350 кВАр – 450 кВАр постоянная часть + 2 ступени регулирования по 450 кВАр, климатическое исполнение и категория размещения по ГОСТ15150-69 – УХЛ1 (размещается в блочно- модульном здании).

Для климатического исполнения УХЛ1 все оборудование размещается в блочно- модульном здании.
